　　扭矩與扭矩圖

　　當桿件受一對轉向相反，作用在垂直于桿軸線的兩個平面內的外力偶作用時，桿件將發生扭轉變形(圖 3 一12 )。

　　受扭桿件的內力(扭矩)可采用截面法求得。扭矩的正負號一般規定為：當扭矩按右手螺旋法則指向橫截面外法線時為正，反之為負。

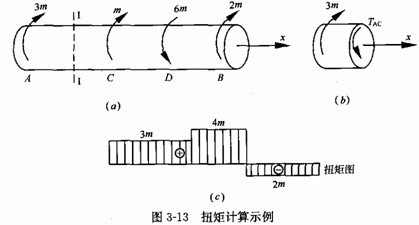

　　例如圖 3 -13 ( a )所示的扭桿，為求 AC 段的扭矩，在該段內用截面I-I將桿切開，取截面左側部分為隔離體(圖 3 -13b ) ，由靜力平衡方程：

　　ΣMx=0：3m-TAC=0

　　可得：

　　TAC=3m

　　在 CD 、 DB 段內用截面將桿切開，利用同樣方法可求得這兩段的扭矩為

　　TCD=3m+m=4m

　　TDB=3m+m-6m=4m

　　據此可作出扭矩圖如圖 3 -13 (c)所示。
