軸向拉伸與壓縮

　　1.軸力與軸向變形

　　軸向拉(壓)桿件橫截面上的內力只有軸力，軸力可采用截面法求得。軸力的正負號一般規定為：拉力為正，壓力為負。軸力沿桿軸方向的變化采用軸力圖表示。

　　依據平面假設，軸向拉(壓)桿件的變形沿整個橫截面是均勻的，因而應力在橫截面上也是均勻分布的(圖 3-8)。

　　橫截面上應力的計算式為：

　　式中

　　N 一軸力;

　　A ? 橫截面面積。

　　在彈性變形范圍內，軸向拉(壓)桿的伸長(縮短)量與桿所受軸力、桿的長度成正比，與桿的抗拉(壓)剛度 EA 成反比，即

　　【例 3-4】計算圖 3-9(a)時所示軸向受力桿件的內力，作出內力圖，并判斷整個桿件的變形是伸長還是縮短。 E A=常數。

編輯推薦：

2003-2013一級建筑師考試各科歷年真題匯總

　　在BC段內任一截面處截開，取右側部分為隔離體(圖 3-9b ) ，由平衡條件

可得：

　　同理，在 AB 段內任一截面處截開，取右側部分為隔離體(圖3 -9c)，由平衡條件

可得：

　　因整個桿件的 EA=常數， AB 段的桿長雖為 BC 段的一半，但其所受的拉力為 BC 段的 3 . 5 / 1 . 5 ≈ 2 . 3 倍，因此 AB 段的伸長量大于 BC 段的縮短量，整個桿件的變形是伸長的。

　　2.溫度改變的影響

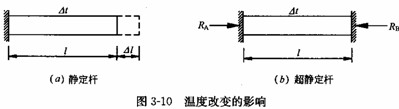

　　自然界中的物體普遍存在熱脹冷縮的現象，桿件結構也是一樣。例如圖 3 -10 ( a )所示的桿件，若其溫度升高Δt，因沒有多余約束(即為靜定)，故桿件可以自由地伸縮，并不會產生內力或反力。

　　在溫度改變作用下，桿件的伸長量 △l 與桿長 l及溫度改變量△t 成正比，即：

　　式中α一材料的線膨脹系數。

　　對于圖 3 一 10 ( b )的桿件，若溫度升高△t，由于桿件兩端固定(即為超靜定)，阻止了桿件的自由伸縮，這樣桿內將產生溫度應力。顯然，如果該桿溫度升高(△t> 0 ) ，則桿內將產生壓力;若溫度降低( △ t < 0 ) ，則桿內將產生拉力。
