幾何不變體系的基本組成規則
組成幾何不變的平面體系的三個基本規則如下：

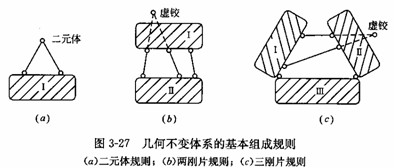

1 .二元體規則在一個剛片上增加或撤去一個二元體，仍為幾何不變體系，且沒有多余約束(圖 3 -27a )。
所謂二元體是指由兩根不在同一直線上的鏈桿連接一個新結點的裝置(圖 3 -27a )。
2 .兩剛片規則
兩個剛片用一個單鉸(實鉸或虛鉸)和一根所在直線不通過該鉸鉸心的鏈桿相連，組成幾何不變體系，且沒有多余約束(圖 3 -27b )。
所謂虛鉸(或稱瞬鉸)是指連接兩個剛片的兩根鏈桿在其交點處組成的一個假想鉸(圖 3-27b ) ，它的作用相當于一個單鉸。
3 .三剛片規則三個剛片用不在同一直線上的三個鉸(實鉸或虛鉸)兩兩相連，組成幾何不變體系，且沒有多余約束(圖 3 -27c)。
上述三個基本組成規則的核心實際上只有一個，即鉸接三角形規則。在平面體系中，鉸接三角形(圖 3 -28 )是一個穩定的平面組成形式。將鉸接三角形中的一根鏈桿、兩根鏈桿及三根鏈桿分別替換為一個剛片(即任一幾何不變部分)、兩個剛片和三個剛片，同時將虛鉸的作用與一個單鉸同等看待，即可分別得到二元體規則、兩剛片規則和三剛片規則。
應當指出，三個基本組成規則中所指的剛片是沒有多余約束的剛片。
