任務描述：

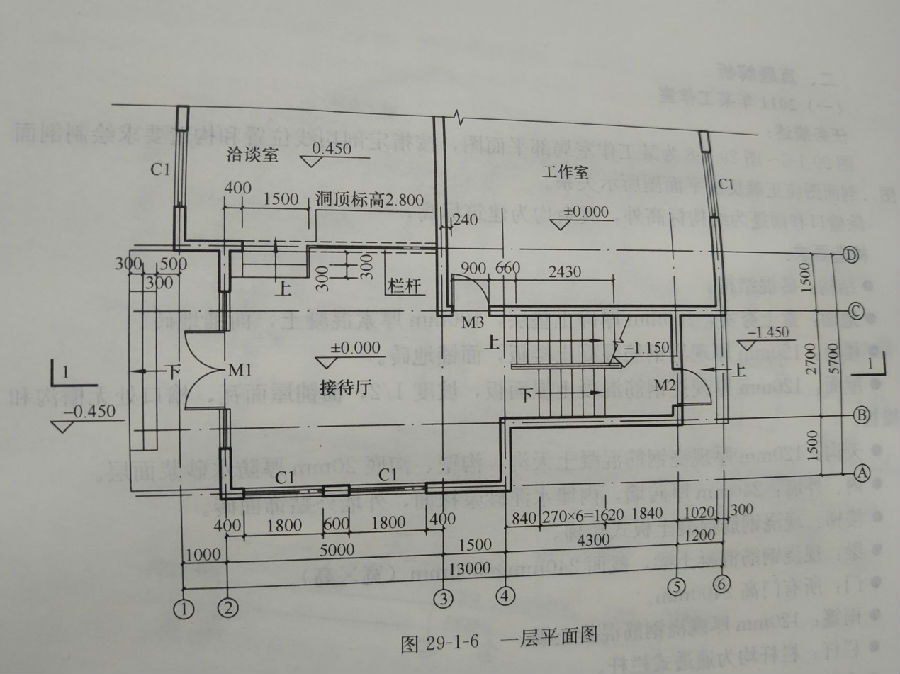

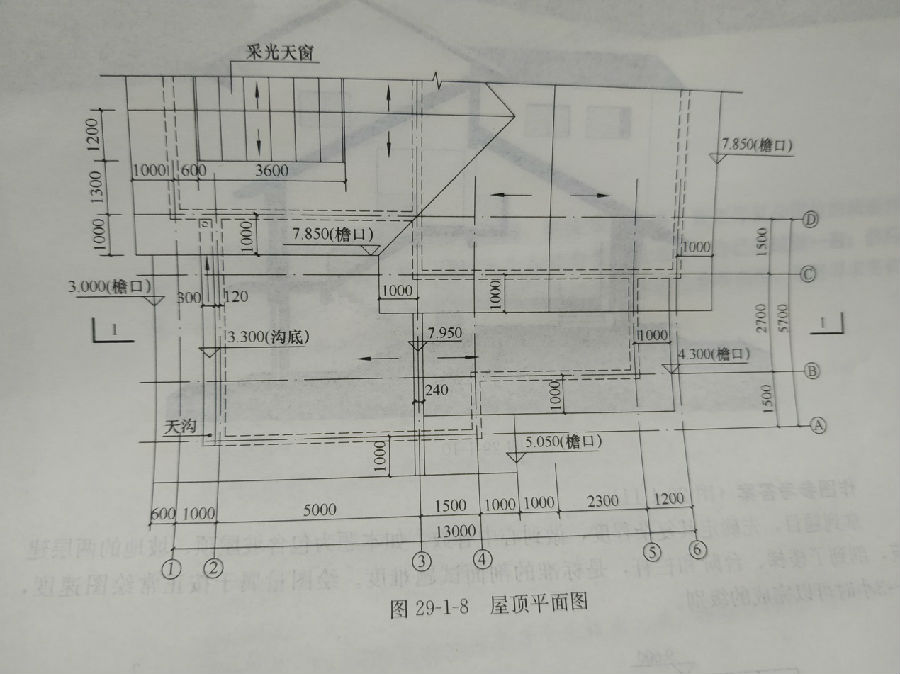

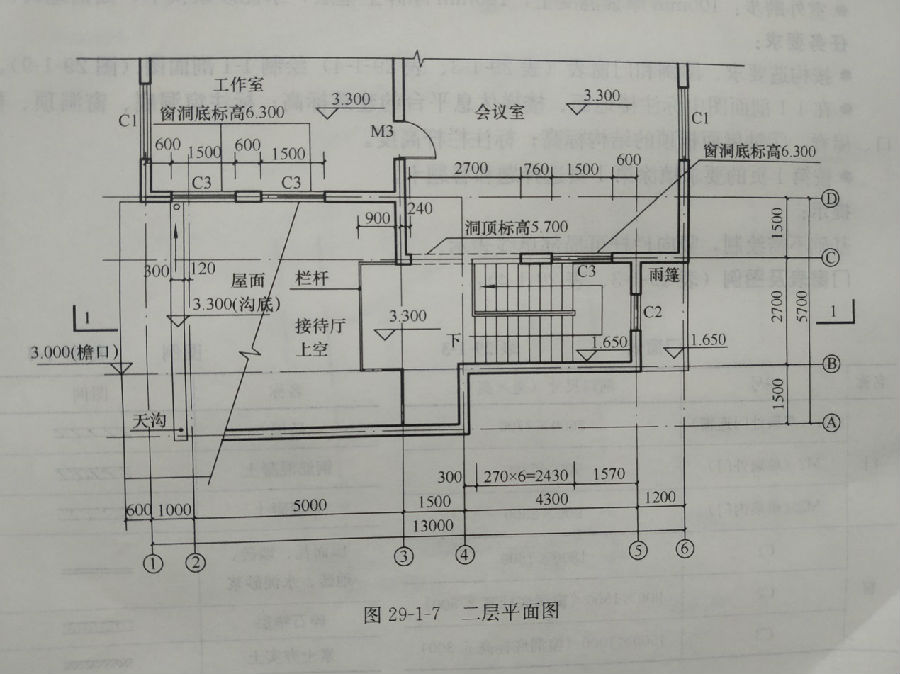

圖29-1-6～圖29-1-8為某工作室局部平面圖，按指定剖切線位置和構造要求繪制剖面圖。剖面圖應正確反映平面圖所示關系。

除檐口和雨篷為結構標高外，其余均為建筑標高。

構造要求：

●結構：磚混結構。

●地面：素土夯實，150mm厚碎土墊層，100mm厚素混凝土，面鋪地磚。

●樓面：120mm厚現澆鋼筋混凝土樓板，面鋪地磚。

●屋面：120mm厚現澆鋼筋混凝土屋面板，坡度1/2，面鋪屋面瓦，檐口處無檐溝和封檐板。

●天溝：120mm厚現澆鋼筋混凝土天溝，溝壁、溝底20mm厚防水砂漿面層。

●內、外墻：240mm厚磚墻，內墻水泥砂漿抹面，外墻外貼飾面磚。

●樓梯：現澆鋼筋混凝土板式樓梯。

●梁：現澆鋼筋混凝土梁，截面240mm×500mm（寬×高）。

●門：所有門高2400mm。

●雨篷：120mm厚現澆鋼筋混凝土板。

●欄桿：欄桿均為通透式欄桿。

●室外踏步：100mm厚素混凝土，100mm厚碎土墊層，水泥砂漿找平，面鋪地磚。

任務要求：

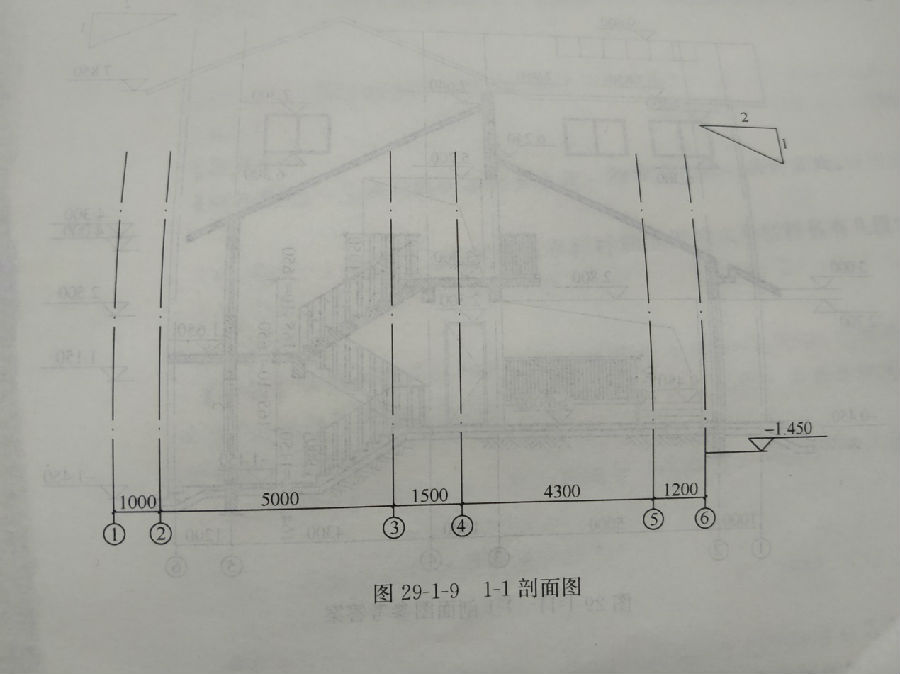

●按構造要求、圖例和門窗表(表29-1-3、表29-1-4)繪制1-1剖面圖(圖29-1-9)。

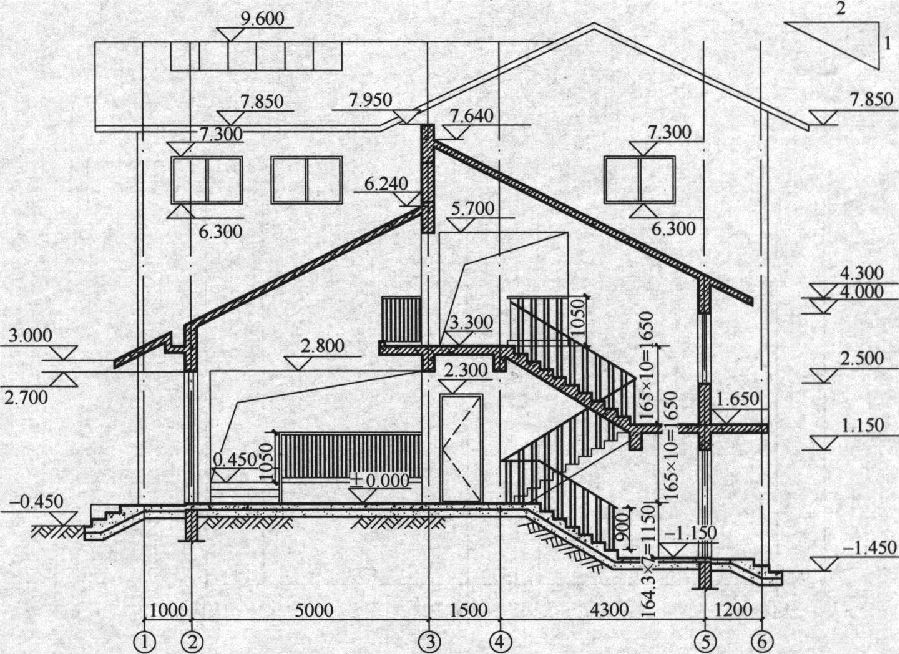

●在1-1剖面圖中標注樓地面、樓梯休息平臺的建筑標高；標注窗洞底、窗洞頂、檐口、屋脊、③軸屋面板頂?shù)慕Y(jié)構標高；標注欄桿高度。

●按第1頁的要求填涂第1頁選擇題和答題卡。

提示：

基礎不需繪制，豎向欄桿可局部單線表示。

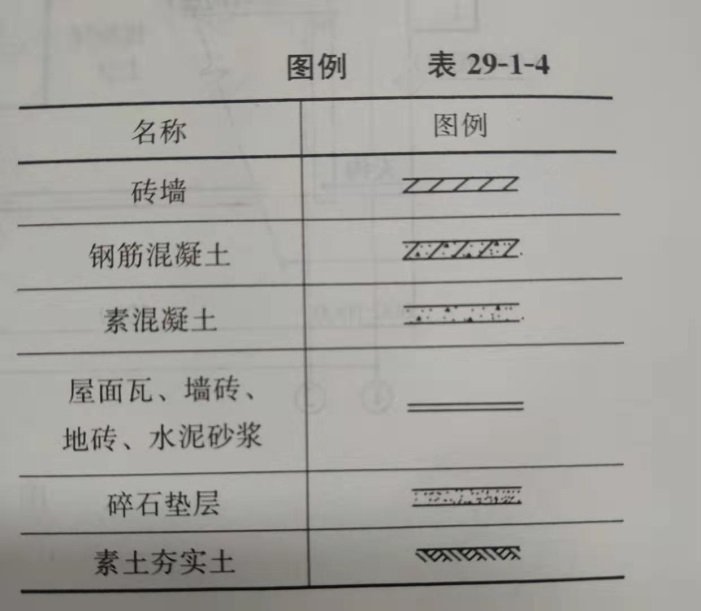

門窗表及圖例(表29-1-3、表29-1-4)：

門窗表    表29-1-3



名稱	編號	洞口尺寸（寬×高）
門	Ml（雙扇外門連窗）	3600×2700
	M2（單扇外門）	900×2300
	M3（單扇內門）	900×2300
窗	Cl	1800×1500
	C2	900×1500（窗洞底標高2.500）
	C3	1500×1000（窗洞底標高6.300）

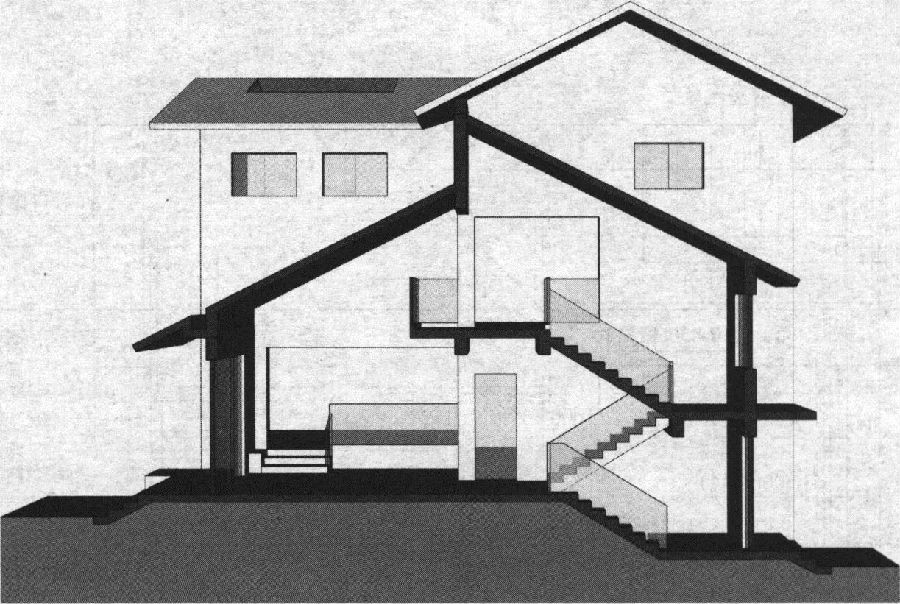

三維模型示意圖（圖2 9-1-10）：
