1.【案例題】
消防設施布置
任務描述：

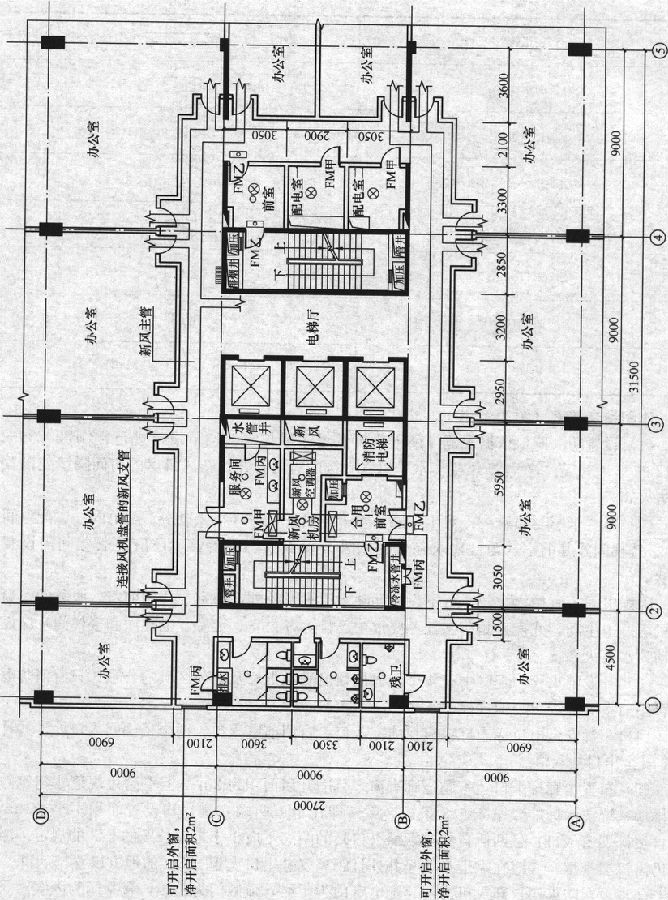

某超高層辦公樓高區標準層的面積為l950m2，圖29-4-18為其局部平面，已布置有部分消防設施。根據現行規范、任務要求和圖例（表29-4-5），完成其余消防設施的布置。
第1題
第2題
第3題
第4題
第5題
第6題
第7題
第8題
第9題
第10題
第11題
任務描述：

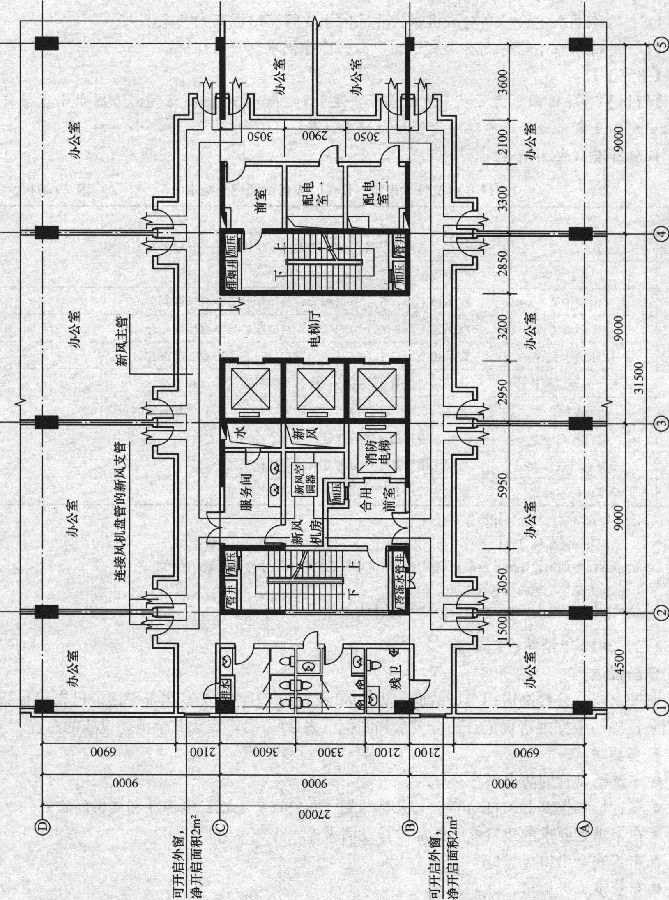

某超高層辦公樓高區標準層的面積為l950m2，圖29-4-18為其局部平面，已布置有部分消防設施。根據現行規范、任務要求和圖例（表29-4-5），完成其余消防設施的布置。
任務要求：
●布置新風管的防火閥。
●布置煙感報警器和自動噴水滅火噴淋頭（辦公室、走廊、電梯廳和樓梯間除外）。
●在未滿足要求的建筑核心筒部位補設消火栓。
●布置安全出口標志燈。
●布置走廊排煙口。
●標注防火門及其防火等級。
●按第1頁的要求填涂第1頁作圖選擇題和答題卡。

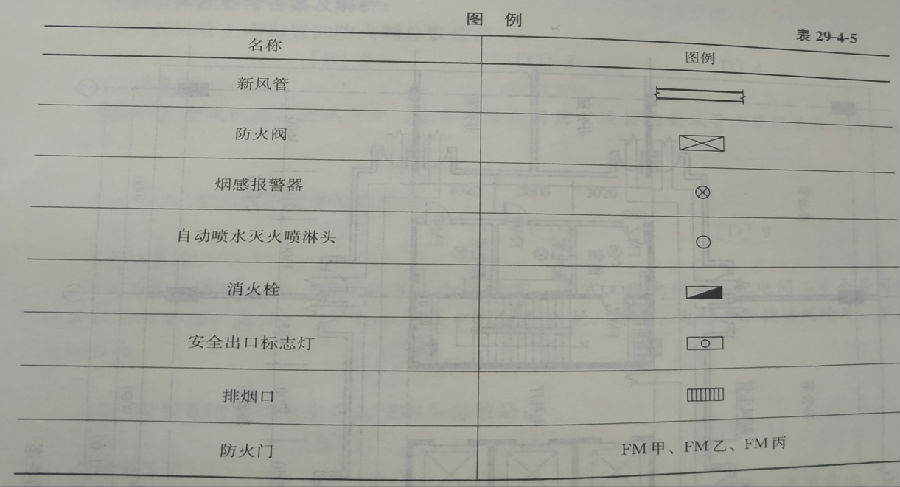

圖例（表29-4-5）：
題目解析:
(1)設置防火閥：依據規范《民用建筑供暖通風與空氣調節設計規范》GB 50736—2012的9.3.11條，在與新風機房水平風管交接的豎向管井、新風機房的房間隔墻處設置了防火閥。
(2)布置煙感與噴淋頭：對于煙感，除了在設備機房（新風機房、配電間一、配電間二）、樓梯間及其前室（題目要求除樓梯間外）設置煙感報警器，還應在服務間需設置煙感。
除配電間不宜用水撲救，可不設自動噴水滅火系統外，前室、合用前室、服務間、新風機房、衛生間、殘疾人廁所（任務要求中已排除辦公室、走廊、電梯廳和樓梯間）應設自動噴水滅火系統。
(3)補設消火栓：走廊中有4個消火栓，已滿足走廊及辦公區域的要求，只有消防電梯合用前室應補設1個消火栓。
(4)布置安全出口標志燈：應在前室入口、合用前室入口、兩個樓梯間人口處，共計4個安全出口指示燈。
(5)布置走廊排煙口：本題走廊有窗，且凈開啟面積為2m2，但不滿足規范《建筑防煙排煙系統技術標準》第4.6.3條第3款，即在走道兩端（側）均設置面積不小于2m2的自然排煙窗（口）且兩側自然排煙窗（口）的距離不應小于走道長度的2/3的規定。因而仍需機械排煙，并應在靠近排煙豎井處且距離安全出口大于1. 5m的地方設置排煙口。
(6)設置防火門：新風機房門、配電室門為甲級，疏散門為乙級，管井門為丙級。
本題解析反饋: 沒看懂 看懂
新風管上應布置的防火閥總數是：
應布置的煙感報警器總數是：
應布置的自動噴水滅火噴淋頭總數是：
應補設消火栓的部位是：
應布置的安全出口指示燈總數是：
走廊應布置的排煙口總數是：
甲級防火門的總數是：
乙級防火門的總數是：
丙級防火門的總數是：
不設置自動噴水滅火噴淋頭的房間是：
