1.【案例題】
管線綜合布置
任務描述：

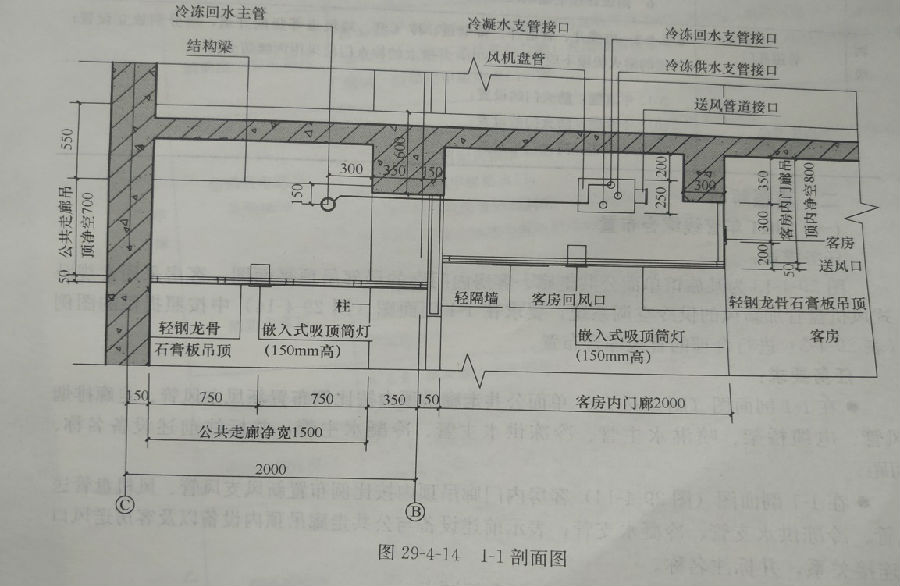

圖29-4-13為某旅館單面公共走廊、客房內門廊的局部吊頂平面圖，客房采用常規臥式風機盤管加新風的供冷空調系統，要求在1-1剖面圖（圖29-4-14）中按照提供的圖例(表29-4-3)進行合理的管線綜合布置。
第1題
第2題
第3題
第4題
第5題
第6題
第7題
第8題
第9題
第10題
第11題
任務描述：
圖29-4-13為某旅館單面公共走廊、客房內門廊的局部吊頂平面圖，客房采用常規臥式風機盤管加新風的供冷空調系統，要求在1-1剖面圖（圖29-4-14）中按照提供的圖例(表29-4-3)進行合理的管線綜合布置。
任務要求：
●在1-1剖面圖(圖29-4-14)單面公共走廊吊頂內按比例布置新風主風管、走廊排煙風管、電纜橋架、噴淋水主管、冷凍供水主管、冷凝水主管，并標注前述設備名稱、間距。
●在1-1剖面圖(圖29-4-14)客房內門廊吊頂內按比例布置新風支風管、風機盤管送風管、冷凍供水支管、冷凝水支管；表示前述設備與公共走廊吊頂內設備以及客房送風口的連接關系，并標注名稱。
●按第1頁的要求填涂第1頁選擇題和答題卡。

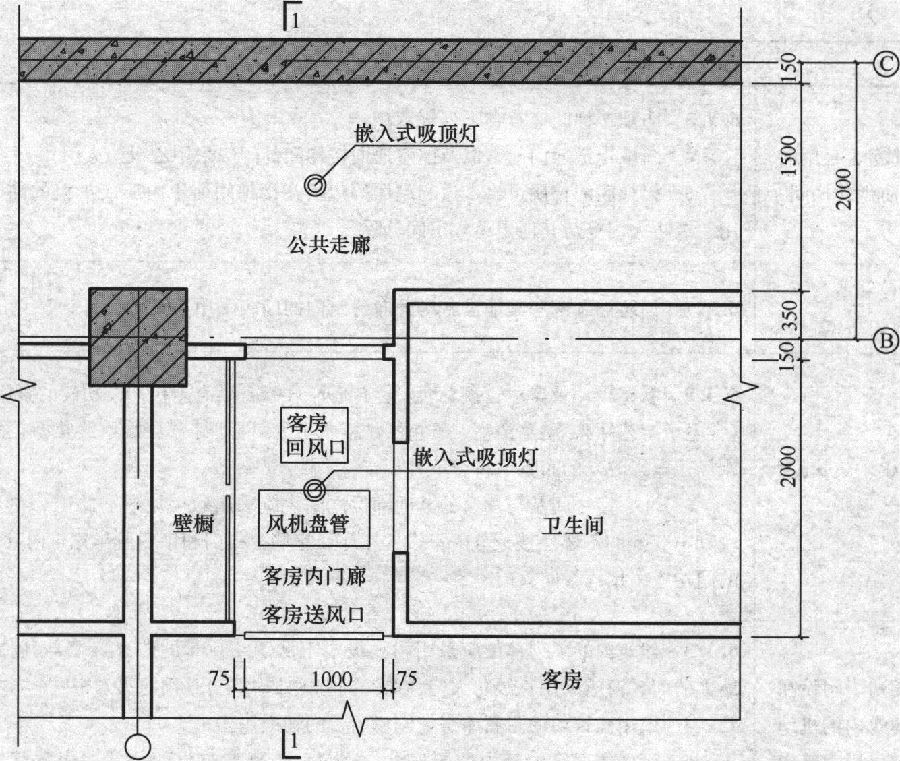

圖29-4-13局部吊頂平面圖
布置要求：
●風管、電纜橋架、結構構件、吊頂下皮相互之間的最小凈距為100mm。
●水管主管應集中排列；水管主管之間、水管主管與風管、電纜橋架、結構構件之間的最小凈距為50mm。
●所有風管、水管、電纜橋架均不得穿過結構構件。
●無需表示設備吊掛構件。
●電纜橋架不宜設置于水管正下方。
●新風應直接送入客房內。
圖例(表29-4-3)：
圖例表29-4-3

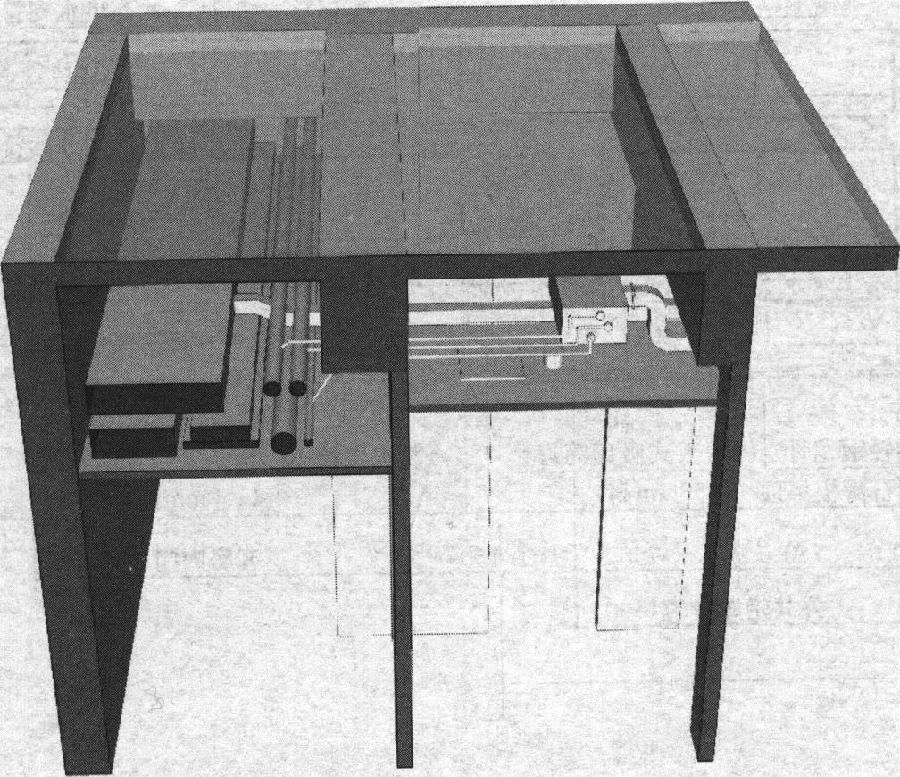

三維模型示意圖（圖29-4-15）：
題目解析:

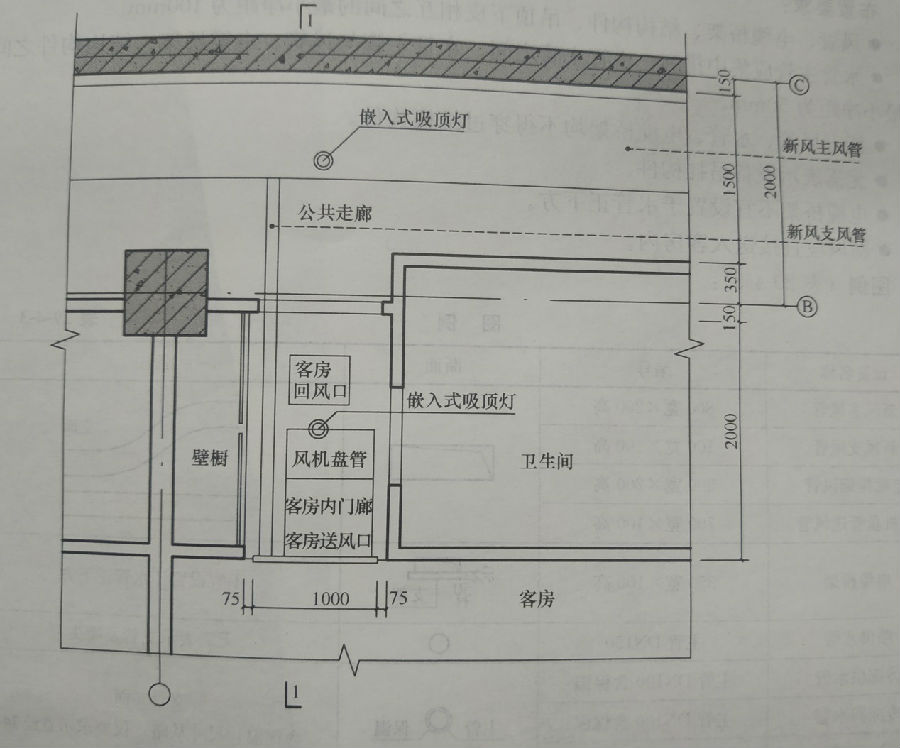

圖29-4-16新風管布置平面圖
(1)分區：在走廊吊頂中布置管線，首先要將吊頂空間進行分區，比如水平分為左、中、右三個區，上、下分為兩個區；
(2)水管布置：已知冷凍回水主管在右上區，那么冷凍供水主管應靠近布置，在右上區；右下區是相關的各類水管，如冷凝水主管（因是排水管，位置要低于風機盤管）、噴淋水主管（以利于設置噴頭）；
(3)電氣布置：由于已知走廊吸頂燈位于走廊中部，因而電纜橋架的最合理位置為中下區，避開水管且易于維修（電氣維修的概率高）；
(4)風管布置：排煙管布置于左下區，易于設置排煙口，新風主風管尺寸最大，占據了左上區與中上區；

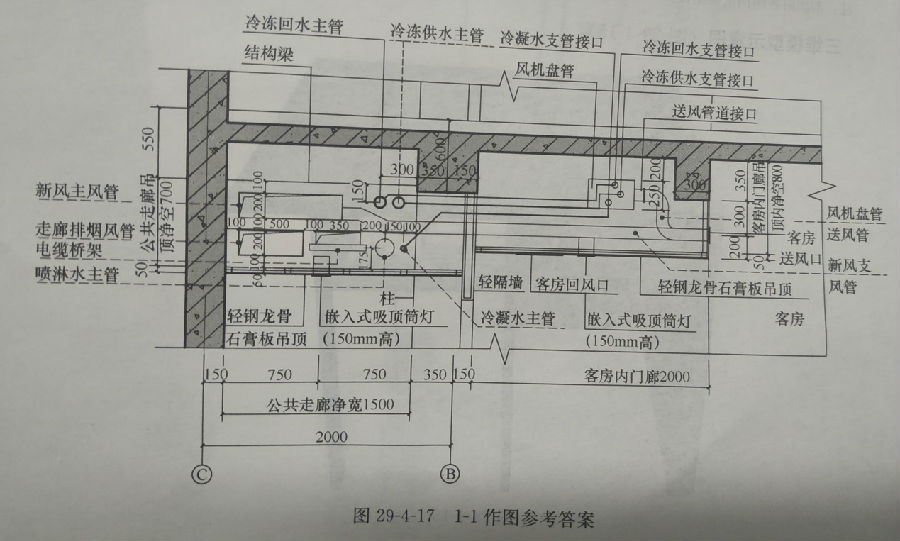

(5)圖面表達：依據上述布置進行圖面表達。
本題解析反饋: 沒看懂 看懂
在1-1剖面圖中，下列哪項設備應布置于公共走廊吊頂空間的右部？
下列哪項設備應布置于公共走廊吊頂空間的上部？
電纜橋架的正確位置應：
在1-1剖面圖中，走廊排煙風管的正確位置應：
下列水管主管哪項應布置于公共走廊吊頂空間的上部？
以下哪項設備不需要通過支管與客房內門廊吊頂內的設備連通？
下列新風支風管的布置哪個是錯誤的？
下列客房送風口的連接哪個是正確的？
以下關于冷凝水主管標高的描述哪個是正確的？
以下關于設備標高的描述哪個是錯誤的？
