1.【案例題】
消防設施布置
任務描述：
某超高層辦公樓標準層的面積為2000m2，圖29-4-20為其標準層平面圖，外墻窗為固定窗。根據現行消防設計規范規定和任務要求，以經濟合理為原則，選用表29-4-6提供的消防設施圖例，完成消防設施的布置。
第1題
第2題
第3題
第4題
第5題
第6題
第7題
第8題
第9題
第10題
第11題
任務描述：
某超高層辦公樓標準層的面積為2000m2，圖29-4-20為其標準層平面圖，外墻窗為固定窗。根據現行消防設計規范規定和任務要求，以經濟合理為原則，選用表29-4-6提供的消防設施圖例，完成消防設施的布置。
任務要求：
●消防排煙：由排煙豎井引出排煙總管，從排煙總管分別接排煙支管到需要設置機械排煙的部位；畫出排煙百葉口，在需要的部位設置排煙閥。
●正壓送風：在需要設置正壓送風的部位畫出正壓送風豎井，每個豎井的面積不小于0.5m2。
●消防報警：除辦公空間外，在其他需要的空間布置火災探測器。
●應急照明：布置應急照明燈。
●消火栓：除辦公空間外，在其他需要的空間布置室內消火栓。
●防火門：選用、布置不同等級的防火門。
●根據作圖結果，先完成第一頁上作圖選擇題的作答，再用2B鉛筆填涂答題卡上對應題目的答案。

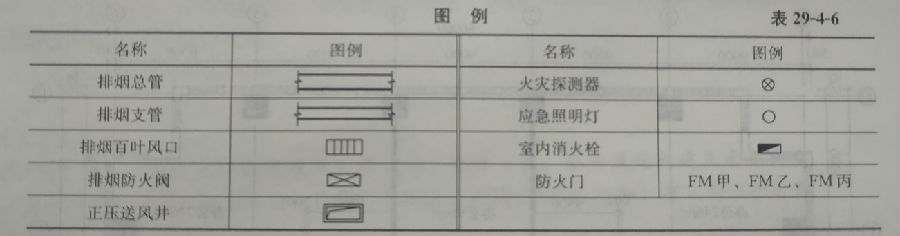

圖例(表29-4-6)：
圖例表29-4-6

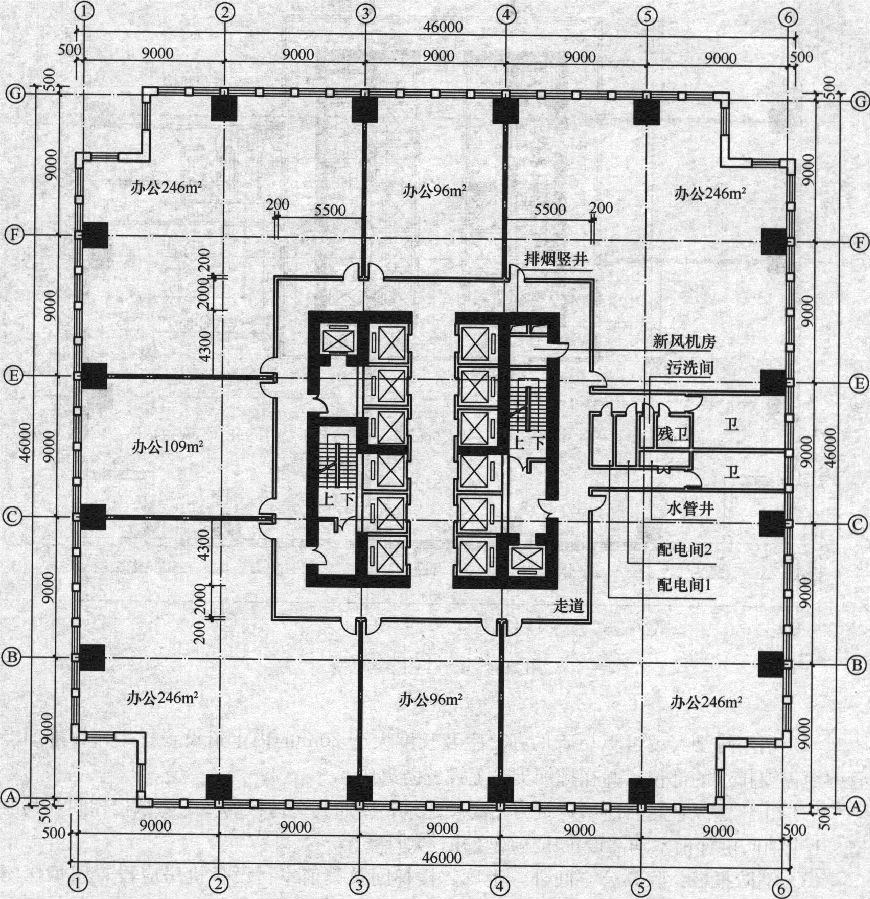

圖29-4-20標準層平面圖
題目解析:
(1)消防排煙：超過lOOm2的辦公室及長度大于20m的內走道設置排煙，將排煙支管引至需要排煙的部位，并在排煙支管上設置防火閥。
(2)正壓送風：題目所給建筑為超高層建筑，因而其交通核的2個防煙樓梯間及其前室、1個消防電梯前室均需設正壓送風豎井，共計5個。
(3)消防報警：除辦公空間外，走廊、樓梯間及其前室、設備機房應設置感煙探測器；走廊的感煙探測器間距應小于10m。
(4)應急照明：應在走廊、前室、樓梯間設置疏散照明；在配電間設置備用照明。
(5)消火栓設置：依據《消防給水及消火栓系統技術規范》GB 50974-2014條文說明第7.4.5條：“消防電梯前室是消防隊員進入室內撲救火災的進攻橋頭堡，為方便消防隊員向火場發起進攻或開辟通路，消防電梯前室應設置室內消火栓”。室內消火栓的布置應滿足同一平面有2支消防水槍的2股充實水柱同時到達任何部位的要求，因而走廊也需設置2個消火栓。
(6)設置防火門：新風機房門、配電室門為甲級，疏散門為乙級，管井門為丙級。
本題解析反饋: 沒看懂 看懂
需要設置機械排煙的房間數為：
排煙管道上需要設置排煙閥個數為：
需要設置正壓送風的部位數最少為：
除辦公空間外，需要設置火災探測器的部位是：
需要設置應急照明燈的部位數為：
除走道外，需要設置應急照明燈數量為：
下列均需要設置室內消火栓的部位是：
除走道外，需要設置室內消火栓的個數為：
需要設置防火門總數為：
防火門的等級和數量為：
