　　1K416022場區控制測量

　　本條文以垃圾填埋場工程為主，簡要介紹市政公用工程場(廠)站的施工控制測量要點。

　　一、特點與規定

　　(1)市政公用工程現場可分為場區、沿線兩種形式，施工控制測量應依據工程特點和實際需要，在施工現場范圍內建立測量控制網，選擇若干有控制意義的點(稱為控制點)，按一定的規律和要求構成網狀幾何圖形(稱為控制網)。控制網分為平面控制網和高程控制網，場區控制網按類型分為方格網、邊角網和控制導線等。

　　(2)設定場區控制點位置的工作，稱為場區控制測量。測定場區控制點平面位置(x、y)的工作，稱為場區平面控制測量，測定場區控制點高程(H)的工作，稱為場區高程控制測量。

　　(3)在設計總平面圖上，場區的平面位置系用施工坐標系統的坐標來表示。坐標軸的方向與場區主軸線的方向相平行，坐標原點應虛設在總平面圖西南角上，使所有構筑物坐標皆為正值。施工坐標系統與測量坐標系統之間關系的數據由設計給出。有的場(廠)區建筑物因受地形限制，不同區域建筑物的軸線方向不相同，因而要布設相應區域的不同施工坐標系統。

　　測量坐標系統，系平面直角坐標。一般有國家坐標系統、城市坐標系統等。若總平面圖上設計是采用測量坐標系統進行的，則測量坐標系統即為施工坐標系統。

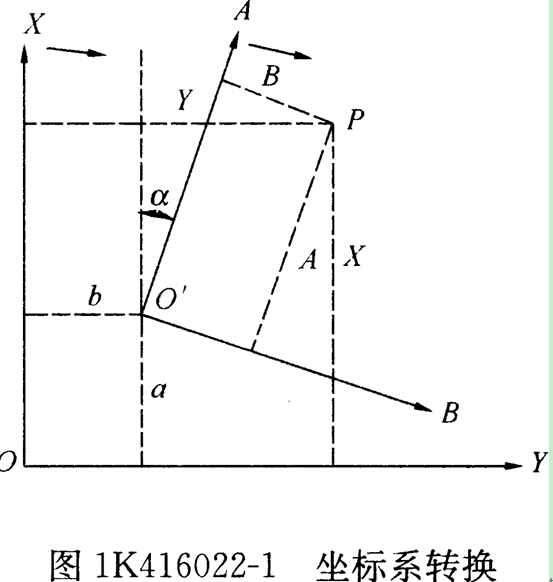

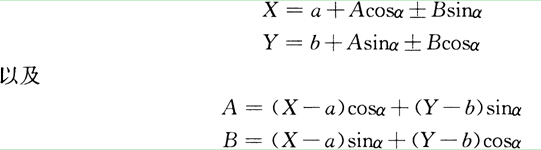

　　(4)當施工控制網與測量控制網發生聯系時，應進行坐標換算，以便統一坐標系;如圖1K416022―1所示，兩坐標系的旋向相同，設A為施工坐標系(AO'B)的縱軸OA在測量坐標系(XOY)內的方位角，坐標系原點O'在測量系內的坐標值，則P點在兩坐標系統內的坐標X，Y和A，B的關系式為：

　　二、場(廠)區平面控制網

　　(一)控制網類型選擇

　　應根據場區建(構)筑物的特點及設計要求選擇控制網類型。一般情況下，建筑方格網，多用于場地平整的大型場區控制;三角測量控制網，多用于建筑場地在山區的施工控制網;導線測量控制網，可視構筑物定位的需要靈活布設網點，便于控制點的使用和保存。導線測量多用于擴建或改建的施工區，新建區也可采用導線測量法建網。

　　(二)準備工作

　　(1)根據施工方案和場區構筑物特點及設計要求的施測精度，編制工程測量方案。

　　(2)辦理樁點交接手續，樁點應包括：各種基準點、基準線的數據及依據、精度等級，施工單位應進行現場踏勘、復核。

　　(3)開工前應對基準點、基準線和高程進行內業、外業復核。復核過程中發現不符或與相鄰工程矛盾時，應向建設單位提出，進行查詢，并取得準確結果。

　　(三)作業程序

　　以導線測量控制網為例簡介控制測量作業程序：

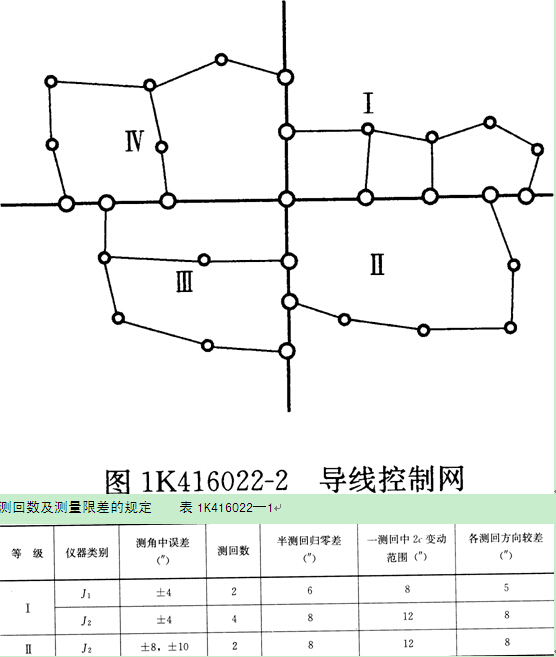

　　(1)對于一般場區，通常采用導線法在地面上測定一條附合在已知控制點(一般采用大地控制點或GPS控制點)坐標上的主導線，作為首級控制(見圖1K416022-2)導線，再根據施工順序和需求布設加密導線。

　　(2)以主導線上的已知點作為起算點，用導線網來進行加密。加密導線可以按照建筑物施工精度不同要求或按照不同的開工時間，來分期測設。

　　(3)導線布設原則：

　　1)根據構筑物本身的重要性和工程砸上殺統性適當?shù)倪x擇導線線路，各條導線應均勻分

　　布于整個場區，每個環形控制面積應盡可能均勻。

　　2)各條導線盡可能布成直伸導線，導線網應構成互相聯系的環形，構成嚴密平差圖形。

　　3)各級導線的總長和邊長應符合表1K416022-2的有關規定。

　　(4)測量步驟：

　　1)選點與標樁埋設。對于新建和擴建的場區，導線應根據總平面圖布設，改建區應沿已有道路布網。點位應選在人行道旁或設計中的凈空地帶。所選之點要便于使用、安全和能長期保存。導線點選定之后，應及時埋設標樁。

　　2)角度觀測。角度觀測采用測回法進行。各級導線的測回?cái)?shù)及測量限差與方格網角度觀測要求相同，參照下表1K416022-1的規定。

　　3)邊長測量。一般采用全站儀光電測距法測量導線邊長，邊長測量的各項要求及限差，與方格網邊長測量要求相同，參照各級導線技術指標中邊長的規定，見表1K416022-2 。

　　4)導線的起算數據。在擴建、改建廠區，新導線應附合在已有施工控制網上(將已有控制點作為起算點)：原有的施工控制網點已被破壞或依照設計要求既有控制點不能滿足布網要求，則應根據大地測量控制網點或主要建筑物軸線確定起算數據。新建廠區的導線網起算數據應根據大地測量控制點測定。

　　5)導線網的平差。一級導線網采用嚴密平差法;二級導線可以采用分別平差法。關于導線網平差方法的選擇，必須全面考慮導線的形狀、長度和精度要求等因素，導線構成環形，應采用環形平差。附合在已知點上的導線，由于已知點較多，可以采用結點平差法。對于具有2～3個結點的導線，則采用等權代替法。只有一個結點的導線，可以按照等權平均值的原理進行平差計算。

　　注：①表中行為測站數。

　　②當測區測圖的最大比例尺為1：1000時，一、二、三級導線的導線長度，平均邊長可適當放長，但最大長度不應大于表中規定相應長度的2倍。

　　(四)主要技術要求

　　(1)坐標系統應與工程設計所采用的坐標系統相同。當利用原有的平面控制網時，應進行復測，其精度應符合需要;投影所引起的長度變形，不應超過1/40000。

　　(2)當原有控制網不能滿足需要時，應在原控制網的基礎上適當加密控制點?？刂凭W(wǎng)

　　的等級和精度應符合下列規定：

　　1)場地大于lkm2或重要工業區，宜建立相當于一級導線精度的平面控制網。

　　2)場地小于1k三n2或一般性建筑區，應根據需要建立相當于二、三級導線精度的平面控制網。

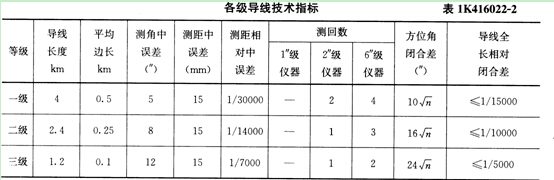

　　(3)導線測量的主要技術指標見表1K416022-2 。

　　(4)施工現場的平面控制點有效期不宜超過一年，特殊情況下可適當延長有效期，但應經過控制校核。

　　三、場區高程控制網

　　(一)測量等級與方法

　　(1)場區高程控制網系采用Ⅲ(三)、Ⅳ(四)等水準測量的方法建立，大型場區的高程控制網應分兩級布設。首級為Ⅲ等水準，其下用Ⅳ等水準加密。小型場區可用Ⅳ等水準一次布設。水準網的絕對高程應從附近的高級水準點引測(被引用的水準點應經過檢查)，聯系于網中一點，作為推算高程的依據。

　　(2)為保證水準網能得到可靠的起算依據和檢查水準點的穩定性，應在場地適當?shù)攸c(diǎn)建立高程控制基點組，其點數不得少于三個，點間距離以50～100m為宜，高差應用I等水準測定。每隔一定時間，或發現有變動的可能時，應將全區水準網與高程控制基點組進行聯測，以查明水準點高程是否變動。如經檢測證實個別點有較大的變化，應及時求得新的高程值。

　　(3)各級水準點標樁要求堅固穩定。Ⅳ等水準點可利用平面控制點，點間距離隨平面控制點而定。Ⅲ等水準點一般應單獨埋設，點間距離一般以600m為宜，可在400～800m之間變動。Ⅲ等水準點一般距離廠房或高大建筑物應不小于25m、距振動影響范圍以外應不小于5m、距回填土邊線應不小于15m。水準基點組應采用深埋水準標樁。

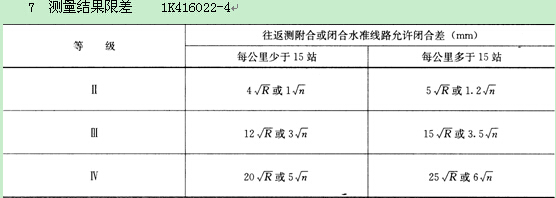

　　(4)Ⅱ、Ⅲ、Ⅳ等水準測量的儀器應符合表1K416022-3中的要求。
