　　1A413000 建筑工程施工技術

　　1A413010 施工測量技術

　　1A413011 施工測量的內容和方法

　　一、施工測量的基本工作

　　施工測量現場主要工作有長度的測設、角度的測設、建筑物細部點的平面位置的測設、建筑物細部點高程位置的測設及傾斜線的測設等。測角、測距和測高差是測量的基本工作。

　　平面控制測量必須遵循“由整體到局部”的組織實施原則，以避免放樣誤差的積累。大中型的施工項目，應先建立場區控制網，再分別建立建筑物施工控制網，以建筑物平面控制網的控制點為基礎，測設建筑物的主軸線，根據主軸線再進行建筑物的細部放樣;規模小或精度高的獨立項目或單位工程，可通過市政水準測控控制點直接布設建筑物施工控制網。

　　高程控制測量宜采用水準測量。

　　一、施工測量的內容

　　(一)施工控制網的建立

　　(1)場區控制網，應充分利用勘察階段的已有平面和高程控制網。原有平面控制網的邊長，應投影到測區的相應施工高程面上，并進行復測檢查。精度滿足施工要求時，可作為場區控制網使用。否則，應重新建立場區控制網。新建場區控制網，可利用原控制網中的點組(由三個或三個以上的點組成)進行定位。小規模場區控制網，也可選用原控制網中一個點的坐標和一個邊的方位進行定位。

　　(2)建筑物施工控制網，應根據場區控制網進行定位、定向和起算;控制網的坐標軸，應與工程設計所采用的主副軸線一致;建筑物的±0.000高程面，應根據場區水準點測設。

　　(3)建筑方格網點的布設，應與建(構)筑物的設計軸線平行，并構成正方形或矩形格網。方格網的測設方法，可采用布網法或軸線法。當采用布網法時，宜增測方格網的對角線;當采用軸線法時，長軸線的定位點不得少于3個，點位偏離直線應在1800±5"以內，短軸線應根據長軸線定向，其直角偏差應在900±5"以內。水平角觀測的測角中誤差不應大于2.5"。

　　(二)建筑物定位、基礎放線及細部測設

　　在擬建的建筑物或構筑物外圍，應建立線板或控制樁。線板應注記中心線編號，并測設標高。線板和控制樁應做好保護，該控制樁將作為未來施工軸線校核的依據。

　　依據控制樁和已經建立的建筑物施工控制網及圖紙給定的細部尺寸進行軸線控制和細部測設。

　　(三)竣工圖的繪制

　　竣工總圖的實測，應在已有的施工控制點(樁)上進行。當控制點被破壞時，應進行恢復。恢復后的控制點點位，應保證所施測細部點的精度。

　　依據施工控制點將有變化的細部點位在竣工圖上重新設定，竣工圖應符合相關規定的要求。

　　(四)施工和運營期間對建筑物的變形觀測

　　(1)地基基礎設計等級為甲級的建筑、復合地基或軟弱地基上設計等級為乙級的建筑、加層或擴建的建筑、受鄰近深基坑開挖施工影響或受場地地下水等環境因素變化影響的建筑、需要積累經驗或進行設計結果論證分析的建筑在施工和使用期間應進行變形測量。

　　(2)普通建筑可在基礎結構完工或地下室砌筑完工后開始進行變形觀測;大型、高層建筑可在基礎墊層或基礎底板完成后開始進行變形觀測。

　　(3)施工期間，建筑物變形觀測次數與時間應視地基與加荷情況而定;竣工后的觀測

　　周期可根據建筑物的穩定情況確定，變形觀測應制定相應的方案。

　　(4)當建筑變形觀測過程中發生下列情況之一時，必須立即報告委托方，同時應及時

　　增加觀測次數或調整變形測量方案：

　　1)變形量或變形速率出現異常變化;

　　2)變形量達到或超出預警值;

　　3)周邊或開挖面出現塌陷、滑坡情況;

　　4)建筑本身、周邊建筑及地表出現異常;

　　5)由于地震、暴雨、凍融等自然災害引起的其他異常變形情況。

　　環球網校友情提示：如果您在此過程中遇到任何疑問，請登錄環球網校一級建造師頻道及考試論壇，隨時與廣大考生朋友們一起交流!

　　編輯推薦：

全國各地一級建造師QQ學習交流群

2014年一級建造師《各科目》老師講義【匯總】

交流互動：一建微博|微信edu24ol_jzs1|QQ群72421116

　　三、施工測量的方法

　　(一)已知長度的測設

　　測設某一已經確定的長度，就是從一點開始，按給定的方向和長度進行丈量，求得線段的另一端點。方法如下：

　　(1)將經緯儀安置在直線的起點上并標定直線的方向;

　　(2)陸續在地面上打人尺段樁和終點樁，并在樁面上刻畫十字標志;

　　(3)精密丈量距離，同時測定量距時的溫度及各尺段高差，經尺長、溫度及傾斜改正后，求出丈量的結果;

　　(4)根據丈量結果與已知長度的差值，在終點樁上修正初步標定的刻線;若差值較大，點位落在樁外時，則須換樁。

　　當用短程光電測距儀進行已知長度測設時，一般只需移動反光鏡的位置，就可確定終點樁上的標志位置。

　　(二)已知角度的測設

　　測設已知角度時，只給出一個方向，按已知角值，在地面上測定另一方向。

　　(三)建筑物細部點平面位置的測設

　　確定一點的平面位置的方法很多，要根據控制網的形式及分布、放線精度要求及施工現場條件來選擇測設方法。

　　1.直角坐標法

　　當建筑場地的施工控制網為方格網或軸線形式時，采用直角坐標法放線最為方便。用直角坐標法測定一已知點的位置時，只需要按其坐標差數量取距離和測設直角，用加減法計算即可，工作方便，并便于檢查，測量精度亦較高。

　　2.極坐標法

　　極坐標法適用于測設點靠近控制點，便于量距的地方。用極坐標法測定一點的平面位置時，系在一個控制點上進行，但該點必須與另一控制點通視。根據測定點與控制點的坐標，計算出它們之間的夾角(極角β)與距離(極距S)，按β與S之值即可將給定的點位定出。

　　3.角度前方交會法

　　角度前方交會法，適用于不便量距或測設點遠離控制點的地方。對于一般小型建筑物或管線的定位，亦可采用此法。

　　4.距離交會法

　　從控制點到測設點的距離，若不超過測距尺的長度時，可用距離交會法來測定。用距離交會法來測定點位，不需要使用儀器，但精度較低。

　　5.方向線交會法

　　這種方法的特點是：測定點由相對應的兩已知點或兩定向點的方向線交會而得。方向線的設立可以用經緯儀，也可以用細線繩。

　　施工層的軸線投測，宜使用2"級激光經緯儀或激光鉛直儀進行?？刂戚S線投測至施工層后，應在結構平面上按閉合圖形對投測軸線進行校核。合格后，才能進行本施工層上的其他測設工作;否則，應重新進行投測。

　　(四)建筑物細部點高程位置的測設

　　1.地面上點的高程測設

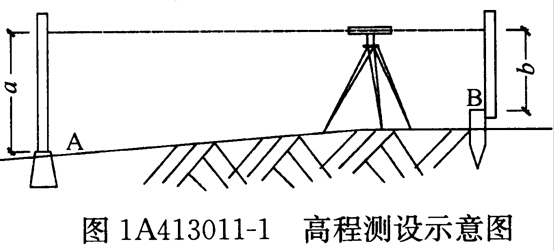

　　測定地面上點的高程，采用如圖1A413011―1所示，設B為待測點，其設計高程為HB,A為水準點，已知其高程為HA 。為了將設計高程HB測定于B點，安置水準儀于A、B之間，先在A點立尺，讀得后視讀數為a，然后在B點立尺。為了使B點的標高等于設計高程HB，升高或降低B點上所立之尺，使前視尺之讀數等于b。b可按下式計算：

　　所測出的高程通常用木樁固定下來，或?qū)⒃O計高程標志在墻上。即當前視尺讀數等于b時，沿尺底在樁測或墻上畫線(標記)，即為B點高程。

　　2.高程傳遞

　　(1)用水準測量法傳遞高程

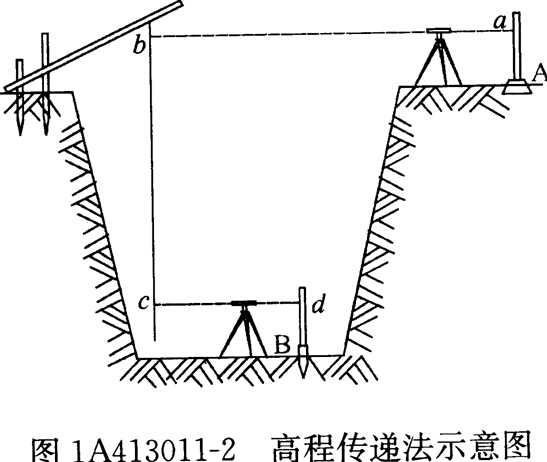

　　當開挖較深的基槽時，可用水準測量傳遞高程。圖1A413011-2是向低處傳遞高程的情形。做法是：在坑邊架設一吊桿，從桿頂向下掛一根鋼尺(鋼尺O點在下)，在鋼尺下端吊一重錘，重錘的重量應與檢定鋼尺時所用的拉力相同。為了將地面水準點A的高程HA傳遞到坑內的臨時水準點B上，在地面水準點和基坑之間安置水準儀，先在A點立尺，測出后視讀數a，然后前視鋼尺，測出前視讀數b。接著將儀器搬到坑內，測出鋼尺上后視讀數c和B點前視讀數d。則坑內臨時水準點B之高程HB按下式計算：
