摘要巖土工程師考試專業輔導：管流、明渠流及滲流

　　一、孔口、管嘴出流、有壓管道恒定流

　　1、薄壁小孔口恒定出流

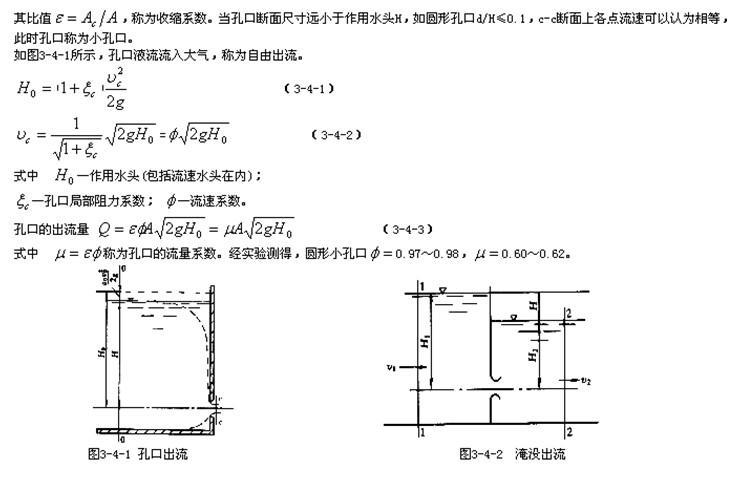

　　流體經孔口流出稱為孔口出流。如圖3-4-1。當容器中水位(或壓強)不變，孔口的出流量恒定時，稱為恒定出流。當容器壁比較薄，或孔口具有銳緣時，孔口的壁厚對出流沒有干擾作用，稱為薄壁孔口。流體從容器的四面八方流向孔口，流線成光滑曲線向孔口集中，在孔口斷面上流線不相平行，繼續收縮至距孔口斷面d/2(d為孔口直徑)處流線才趨于平行，此斷面稱為收縮斷面，即圖3-4-1中斷面c-c。收縮斷面的面積A，小于孔口面積A,

　　3、有壓管道恒定流

　　液體充滿整個管道斷面，管壁處處受到液流的壓強作用，此壓強一般不等于大氣壓強，這種流動稱有壓管流。當管流中各運動要素均不隨時間變化，則稱為有壓管道恒定流。其中也包括了不考慮壓縮性的氣體在管道中的恒定流動。有壓管道恒定流的水力計算主要是確定管道中通過的流量;確定相應的水頭;確定某斷面的壓強或壓強沿管線的變化。

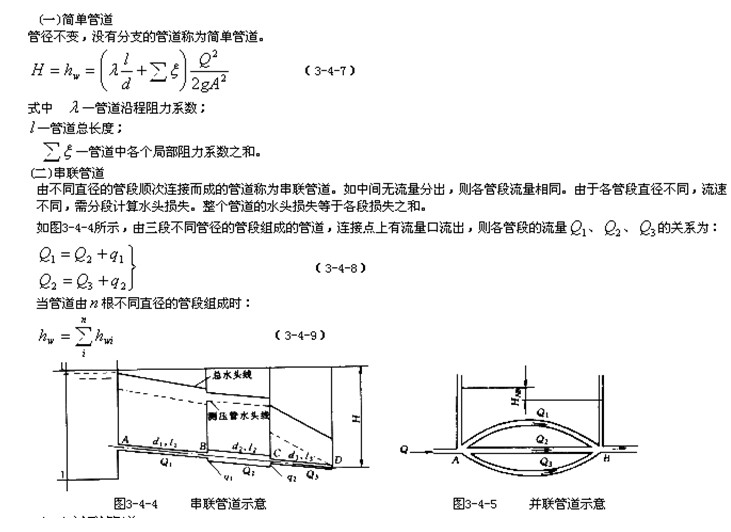

　　根據布置不同，可分為簡單管道，串并聯管道。
