三、網殼、網架

    網殼，顧名思義即為網狀殼體，是格構化的殼體。網架，與網殼相仿，是格構化的板，即網板。

    (―)網殼

    20世紀中葉，歐美人工費劇增，殼體施工需用的模板與腳手架費料、費工，其應用受到了影響。適逢焊接技術更趨完善，高強鋼材不斷出現，電算技術突飛猛進，給網殼準    備了物質基礎；但更為重要的是網殼結構具有其非凡的優越性，故發展迅猛。網殼結構多    用于大跨度，目前已經發展成為大跨結構中應用普遍的結構形式之一。

    網殼分為筒網殼、球網殼、扭網殼。    ”

    1．筒網殼

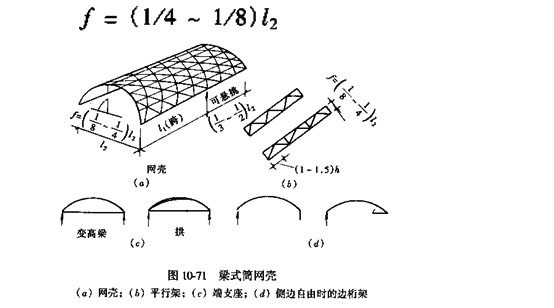

    外形是圓柱面筒形，又叫柱面網殼。它覆蓋的平面為矩形，橫向短邊為端邊(l₂)，    縱向長邊為側邊(l₁)，其整體傳遞外荷的方式與筒殼類似，按網肋構成與傳荷方式的不    同，網殼可分為兩類，一類是拱式受壓的筒網殼(類似短筒殼)；另一類是梁(桁架)式受彎的筒網殼(類似長筒殼)。

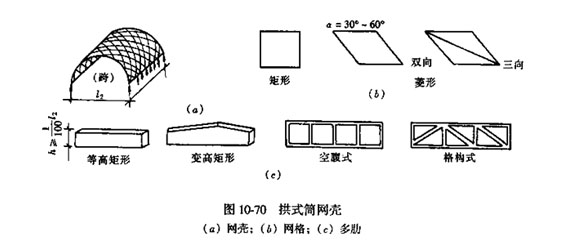

    拱式筒網殼見圖10-70，其受力特征是以受壓為主的平面拱，為單向抗衡并傳遞外荷的平面結構。既然梁可以構成雙向的井字梁，同樣拱也可以實現空間多向抗衡并傳遞外荷的空間結構――多向拱，多向拱具有良好的空間剛度，能抵抗縱向側力，無需支撐。
