1．交叉平面桁架

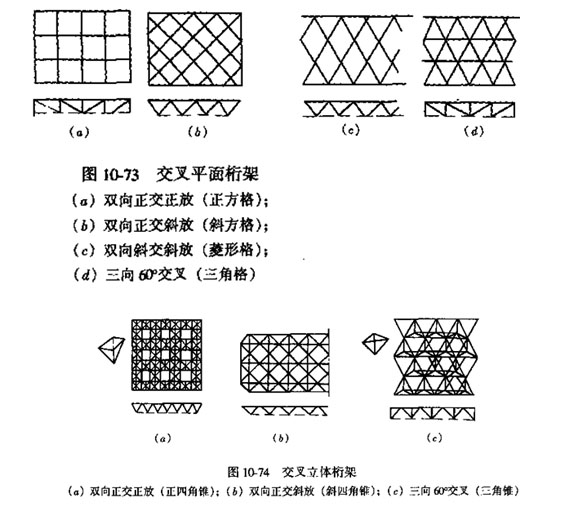

    (1)正方格網架，即雙向正交正放平面桁架，見圖10-73((2)，這種網架適用于正方形、近似方形、正多邊形、圓形或橢圓形的建筑。

    (2)斜方格或菱形格網架，見圖10-73(b)、(c)，這種網架較美觀，適用于建筑平面為較短的矩形，其雙向桁架的正彎矩要比方格者小，比較經濟。

    (3)三角格網架，即三向平面桁架，見圖10-73(d)，為簡化構造與計算，一般三向桁架互成60°角交叉，其平面呈三角形格。雖節點構造復雜，有十余根桿交匯，但具有良好的平面適應性，建筑平面靈活多樣。

    2．交叉立體桁架

    交叉立體桁架與交叉平面桁架不同，屬角錐體系，成為真正的空間桿件體系一空間桁架，見圖10-74。分以下三種：

    (1)正四角錐網架

    正四角錐網架屬雙向正交正放立體桁架，其受力狀態完全與雙向正交正放平面桁架是一樣的，故亦適用于正方形、近似正方形、正多邊形、圓形與橢圓形平面，其構造簡單，  受力均勻，見圖10-74(a)。

    (2)斜四角形網架

    斜四角形網架是雙向正斜放立體桁架，其受力狀態與雙向正交斜放平面桁架類似，能夠適用于多樣建筑平面。斜四角錐網架是較經濟的形式，為防止支承網架受力后節點失穩  轉動，必須設邊桁架或圈梁，見圖10-74(b)。

    (3)三角錐網架

    三角錐網架是三向60°交叉立體桁架。上、下弦均呈相同的正三角格，剛度最好，受力均勻、分散，具有良好的平面適應性。見圖10-74(c)。

    網架的高度直接影響網架的空間剛度，以及桿件內力、腹桿長度、結構空間和圍護結構等各個方面。30m跨以內取(1／10～1／15)l，30～60m跨取(1／12～1／15)l；60m跨以上取(1／14～1／18)l。

    網架材料，桿件采用圓形空心截面――鋼管為最好，因其具有良好的物理力學性能、剛度大、抗壓曲、抗扭、抗震均佳以及承載力高；其用材亦最合理，省料、自重輕、經  濟；其截面也非常簡單，節點處理，并易于焊接，因此鋼管是理想的選材。

  網架的優越性：

  1)能夠發揮出來極高次超靜定空間結構的優勢；

  2)結構自重輕；

  3)制作符合標準化、系列化；

  4)裝配與架設簡單、迅速、經濟；

  5)平面適應性強，造型表現力亦強。

  網架并非完美無缺，目前有待探索解決的問題有二：

  1)網架內力變化大，差值大，為了減少構件規格型號，很多桿件不能材盡其用；

  2)桿件與節點制作、裝配精度要高，過高精度要求是與技術經濟指標相矛盾的。
