摘要 2014一級建筑師考試《建筑結構》考點:支座位移引起的位移，詳細內容整理如下，供大家復習備考過程中參考。

　　支座位移引起的位移

　　靜定結構發生支座位移(平動或轉動)不會引起內力和變形，結構只產生剛體位移。此時位移計算的一般公式簡化為：

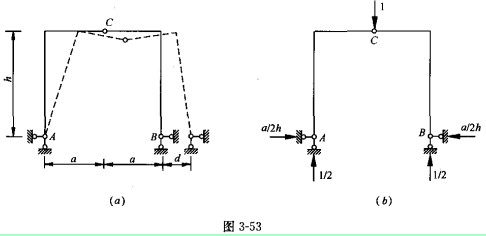

　　【例 3 -20 】圖 3 -53 ( a )所示三鉸剛架，支座 B 發生了水平位移 d ，計算由此引起的鉸 C 的豎向位移。

　　在鉸 C 處施加一豎向單位力，得到圖 3 -53 ( b )所示的虛擬力狀態。求出虛擬狀態在單位力作用下的支座反力。利用式( 3 -14 ) ，有：

　　式中因虛擬狀態中的水平反力與實際位移 d 方向相反，故其乘積取負號。
