　　三、涵洞工程

　　涵洞是修建在路基、堤壩或塘堰當中，由洞身及洞口建筑組成的排水構造物。一般用

　　來宣泄小量水流，作排洪，灌溉之用;少數用作交通，供行人、車輛通過。

　　涵洞和橋的區別，按國家現行標準《公路工程技術標準》的規定，單孔跨徑小于5m，

　　多孔跨徑總長小于8m的統稱為涵洞;而圓管涵及箱涵則不論孑L徑大小、孔數多少，都稱

　　作涵洞。

　　(一)涵洞的分類

　　1.按構造形式不同分類

　　涵洞可分為圓管涵、拱涵、蓋板涵、箱涵等。

　　(1)圓管涵。圓管涵的直徑一般為0.5～1.5mo圓管涵受力情況和適應基礎的性能較

　　好，兩端僅需設置端墻，不需設置墩臺，故圬工數量少，造價低，但低路堤使用受到

　　限制。

　　(2)蓋板涵。蓋板涵在結構形式方面有利于在低路堤上使用，當填土較小時可做成

　　明涵。

　　(3)拱涵。一般超載潛力較大，砌筑技術容易掌握，便于群眾修建，是一種普遍采用

　　的涵洞形式。

　　(4)箱涵。適用于軟土地基，但因施工困難且造價較高，一般較少采用。

　　2.按洞頂填土情況不同分類

　　涵洞可分為明涵和暗涵。

　　(1)明涵。洞頂無填土，適用于低路堤及淺溝渠處。

　　(2)暗涵。洞頂有填土，且最小填土厚度應大于50cm，適用于高路堤及深溝渠處。

　　3.按建筑材料不同分類

　　涵洞可分為磚涵、石涵、混凝土涵及鋼筋混凝土涵等。

　　4.按水力性能不同分類

　　涵洞可分為無壓力式涵洞、半壓力式涵洞、壓力式涵洞。

　　(1)無壓力式涵洞。水流在涵洞全部長度上保持自由水面。

　　(2)半壓力式涵洞。涵洞進口被水淹沒，洞內水全部或一部分為自由水面。

　　(3)壓力式涵洞。涵洞進出口被水淹沒，涵洞全長范圍內以全部斷面泄水。

　　(二)涵洞的組成

　　涵洞由洞身、洞口、基礎和附屬工程組成，如圖2.2.13所示。在地面以下，防止沉

　　層很厚時，采用管柱基礎比較合適。管柱基礎的結構可采用單根或多根形式，主要由承

　　臺、多柱式柱身和嵌巖柱基三部分組成。

　　(3)沉井基礎。橋梁工程常用沉井作為墩臺的梁基礎。沉井是一種井筒狀結構物，依

　　靠自身重量克服井壁摩擦阻力下沉至設計標高而形成基礎，通常用混凝土或鋼筋混凝土制

　　成。它既是基礎，又是施工時的擋土和擋土圍堰結構物。

　　沉井形式各異，但在構造上均主要由井壁、刃腳、隔墻、井孑L、凹槽、封底、填心和

　　蓋板等組成。

　　此外，，還有地下連續墻基礎、組合式基礎等。

　　三、涵洞工程

　　涵洞是修建在路基、堤壩或塘堰當中，由洞身及洞口建筑組成的排水構造物。一般用

　　來宣泄小量水流，作排洪，灌溉之用;少數用作交通，供行人、車輛通過。

　　涵洞和橋的區別，按國家現行標準《公路工程技術標準》的規定，單孔跨徑小于5m，

　　多孔跨徑總長小于8m的統稱為涵洞;而圓管涵及箱涵則不論孑L徑大小、孔數多少，都稱

　　作涵洞。

　　(一)涵洞的分類

　　1.按構造形式不同分類

　　涵洞可分為圓管涵、拱涵、蓋板涵、箱涵等。

　　(1)圓管涵。圓管涵的直徑一般為0.5～1.5mo圓管涵受力情況和適應基礎的性能較

　　好，兩端僅需設置端墻，不需設置墩臺，故圬工數量少，造價低，但低路堤使用受到

　　限制。

　　(2)蓋板涵。蓋板涵在結構形式方面有利于在低路堤上使用，當填土較小時可做成

　　明涵。

　　(3)拱涵。一般超載潛力較大，砌筑技術容易掌握，便于群眾修建，是一種普遍采用

　　的涵洞形式。

　　(4)箱涵。適用于軟土地基，但因施工困難且造價較高，一般較少采用。

　　2.按洞頂填土情況不同分類

　　涵洞可分為明涵和暗涵。

　　(1)明涵。洞頂無填土，適用于低路堤及淺溝渠處。

　　(2)暗涵。洞頂有填土，且最小填土厚度應大于50cm，適用于高路堤及深溝渠處。

　　3.按建筑材料不同分類

　　涵洞可分為磚涵、石涵、混凝土涵及鋼筋混凝土涵等。

　　4.按水力性能不同分類

　　涵洞可分為無壓力式涵洞、半壓力式涵洞、壓力式涵洞。

　　(1)無壓力式涵洞。水流在涵洞全部長度上保持自由水面。

　　(2)半壓力式涵洞。涵洞進口被水淹沒，洞內水全部或一部分為自由水面。

　　(3)壓力式涵洞。涵洞進出口被水淹沒，涵洞全長范圍內以全部斷面泄水。

　　(二)涵洞的組成

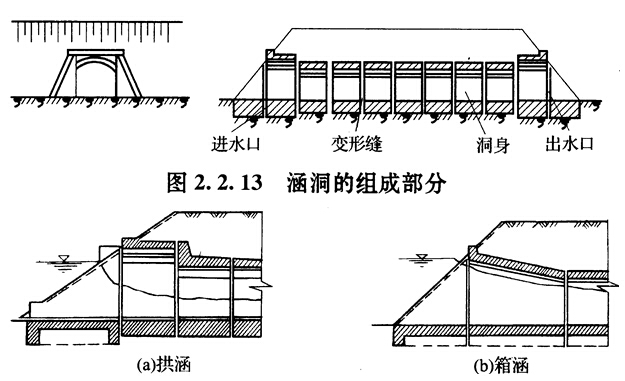

　　涵洞由洞身、洞口、基礎和附屬工程組成，如圖2.2.13所示。在地面以下，防止沉

　　陷和沖刷的部分稱作基礎;建筑在基礎之上，擋住路基填土，以形成流水孔道的部分稱為

　　洞身;設在洞身兩端，用以集散水流，保護洞身和路基使之不被水流破壞的建筑物稱為洞

　　口，包括端墻、翼墻、護坡等。

　　為防止由于荷載分布不均及基底土壤性質不同引起的不均勻沉陷而導致涵洞不規則的

　　斷裂，將涵洞全長分為若干段，每段之間以及洞身與端墻之間設置沉降縫，使各段可以獨

　　自沉落而互不影響。沉降縫間嵌塞浸涂瀝青的木板或填塞浸以瀝青的麻絮。

　　(三)涵洞的構造

　　1.洞身

　　洞身是涵洞的主要部分，其截面形式有圓形、拱形、矩形(箱形)三大類。

　　一般情況同一涵洞的洞身截面不變，但為充分發揮洞身截面的泄水能力，有時在涵洞

　　進口處采用提高節，如圖、2.2.14所示。交通涵、灌溉涵和涵前不允許有過高積水時，不

　　采用提高節。圓形截面不便設置提高節，所以圓形管涵不采用提高節。

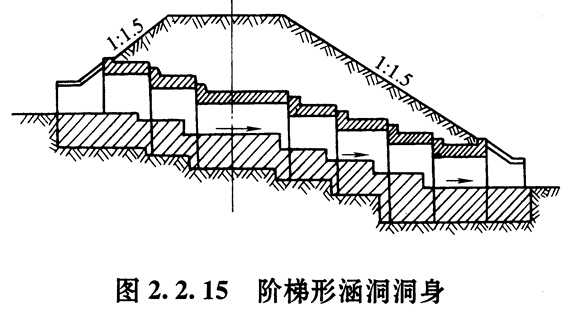

　　洞底應有適當?shù)目v坡，其最小值為0.4%，一般不宜大于5%，特別是圓管涵的縱坡

　　不宜過大，以免管壁受急流沖刷。當洞底縱坡大于5%時，其基礎底部宜每隔3--5m設防

　　滑橫墻，或?qū)⒒A(chǔ)做成階梯形;當洞底縱坡大于10%時，涵洞洞身及基礎應分段做成階

　　梯形，而且前后兩段涵洞蓋板或拱圈的搭接高度不得小于其厚度的1/4，如圖2.2.15

　　所示。

　　(1)網管涵。圓管涵以鋼筋混凝土及混凝土管溺最為常見。

　　鋼筋混凝土圓管涵在土壤的垂直及水平壓力作崩卜，靜力工作性能良好。這種涵洞不

　　僅混凝土的用量小，而且具有制造上的優點，即鋼筋骨架和涵管本身制造簡單，圓形管節

　　在移動時也很方便。一般可分為剛性管涵和四鉸式管涵。

　　1)剛性管涵。剛性管涵在橫截面上構成一個剛性環，圓環厚度隨直徑大小和填土高

　　度而變。

　　2)四鉸式管涵。采用四鉸式管涵的目的是降低圓管的應力，以節約材料。鉸分別布

　　置在最大彎矩處，即涵洞的兩側及涵洞的頂部和底部。

　　由于四鉸式管較剛性管應力減小很多，所以它不僅可以縮小截面尺寸，減少配筋數

　　量，而且可以采用純混凝土來建造。

　　(2)拱涵。拱涵的洞身由拱圈、側墻(墻臺)和基礎組成。拱圈形狀普遍采用圓弧

　　拱，側墻(涵臺)的斷面形狀采用內壁垂直的梯形斷面。

　　(3)矩形涵洞。蓋板涵是常用的矩形涵洞，由基礎側墻(涵臺).和蓋板組成?？鐝皆?/P>

　　Im以下的涵洞，可用石蓋板;跨徑較大時應采用鋼筋混凝土蓋板。

　　蓋板涵的過水能力較圓管涵大，與同孔徑的拱涵相接近，施工期限較拱涵短，但鋼材

　　用量比拱涵多，對地基承載力的要求較拱涵低。因此，在要求通過較大的排洪量，地質條

　　件較差，路堤高度較小的設涵處，常采用蓋板涵，且常采用明涵。

　　2.洞口建筑

　　涵洞洞口建筑在洞身兩端，連接洞身與路基邊坡。

　　(1)涵洞與路線正交的洞口建筑。涵洞與路線正交時，常用的洞口建筑形式有端墻

　　式、八字式、井口式。

　　1)端墻式。端墻式洞口建筑為垂直涵洞軸線的矮墻，用以擋住路堤邊坡填土。墻前

　　洞口兩側砌筑片石錐體護坡，構造簡單，但泄水能力較小，適用于流量較小的孔徑涵洞或

　　人工渠道及不受沖刷影響的巖石河溝上。

　　2)八字式。八字式洞口除有端墻外，端墻前洞口兩側還有張開成八字形的翼墻。八

　　字翼墻泄水能力較端墻式洞口好，多用于較大孔徑的涵洞。

　　3)井口式。當洞身底低于路基邊溝(河溝)底時，進口可采用井口式洞口。水流匯

　　人井內后，再經涵洞排走。

　　(2)涵洞與路線斜交的洞口建筑。涵洞與路線斜交時，洞口建筑仍可采用正交涵洞的

　　洞口形式，根據洞口與路基邊坡相連的情況不同，有斜洞口和正洞口之分。

　　1)斜洞口。涵洞端部與線路中線平行，而與涵洞軸線相交。斜洞口能適應水流條件，

　　且外形較美觀，雖建筑費工較多，但常被采用。

　　2)正洞口。涵洞端部與涵洞軸線垂直。正洞口只在管涵或斜度較大的拱涵為避免涵

　　洞端部施工困難才采用。

　　3.涵洞的基礎

　　涵洞的基礎一般采用淺基防護辦法，即不允許水流沖刷，只考慮天然地基的承載力。

　　除石拱涵外，一般將涵洞的基礎埋在允許承壓應力為200kPa以上的天然地基上。

　　(1)洞身基礎。

　　1)圓管涵基礎。圓管涵基礎根據土壤性質、地下水位及冰凍深度等情況，設計為

　　有基及無基兩種。有基涵洞采用混凝土管座。出人口端墻、翼墻及出人口管節一般都

　　為有基。有下列情況之一者，不得采用無基：巖石地基外，洞頂填土高度超過5m;最

　　大流量時，涵前積水深度超過2.5m者;經常有水的河溝;沼澤地區;溝底縱坡大

　　于5%。

　　2)拱涵基礎。拱涵基礎有整體基礎與非整體基礎兩種。整體式基礎適用于小孔徑

　　涵洞;非整體式基礎適用于涵洞孔徑在2m以上、地基土壤的允許承載力在300kPa及

　　以上、壓縮性小的良好土壤(包括密實中砂、粗砂、礫石、堅硬狀態的黏土、堅硬砂

　　黏土等)。不能滿足要求時，可采用整體式基礎，以便分布?jí)毫?，也可加深基礎或采用

　　樁基。

　　3)蓋板涵基礎。蓋板涵基礎一般都采用整體式基礎，當基巖表面接近于涵洞流水槽

　　面標高時，孑L徑等于或大于2m的蓋板涵，可采用分離式基礎。

　　(2)洞口建筑基礎。一般來說，涵洞出入口附近的河床，特別是下游，水流流速大并

　　易出現漩渦，為防止洞口基底被水淘空而引起涵洞毀壞，進出口應設置洞口鋪砌以加固，

　　并在鋪砌層末端設置漿砌片石截水墻(垂裙)來保護鋪砌部分。

　　4.沉降縫

　　沉降縫端面應整齊、方正，不得交錯。沉降縫應以有彈性和不透水的材料填塞，并應

　　緊密填實。

　　5.附屬工程

　　涵洞的附屬工程包括：錐體護坡、河床鋪砌、路基邊坡鋪砌及人工水道等。
