　　第四節 常用電氣和通訊材料

　　一、電氣材料

　　(一) 電線

　　電線主要采用銅和鋁制造，按照有、無絕緣分成兩大類：裸電線和絕緣電線。

　　1. 裸電線

　　裸電線是沒有絕緣層的電線，包括銅線、鋁線、架空絞線、各種型線。裸電線主要用于戶外架空，絕緣導線線芯、室內匯流排和配電柜、箱內連接等用。

　　2. 絕緣電線

　　絕緣電線用于電氣設備、照明裝置、電工儀表、輸配電線路的連接等，它一般是由導電線芯、絕緣層和保護層組成。絕緣層的作用是防止漏電。

　　絕緣電線按絕緣材料可分為聚氯乙烯絕緣、聚乙烯絕緣、交聯聚乙烯絕緣、橡皮絕緣和丁腈聚氯乙烯復合物絕緣等。電磁線也是一種絕緣線，它的絕緣層是涂漆或包纏纖維如絲包、玻璃絲及紙等。

　　(二)電力電纜

　　1. 電纜的型號表示法

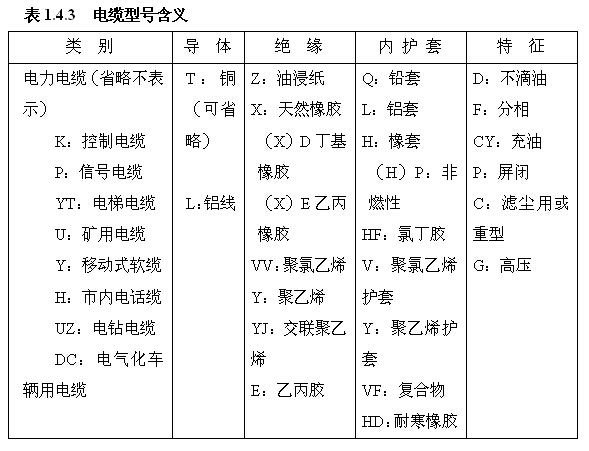

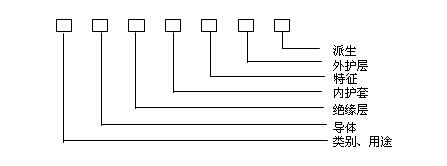

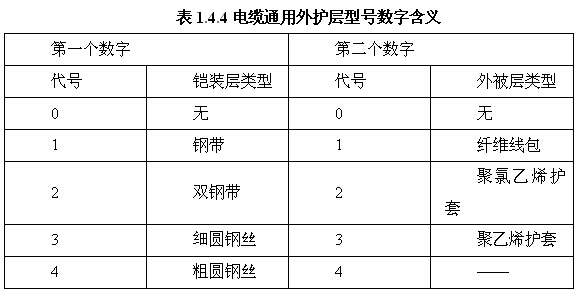

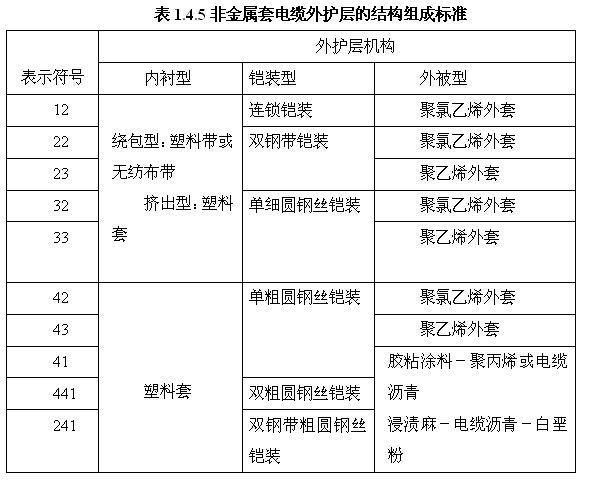

　　電纜型號的內容包含有：用途類別、絕緣材料、導體材料、鎧裝保護層等，電纜型號含義如表1.4.3所示，一般型號表示如下：

　　表示方法舉例：

　　(1)ZQ21-3×50-10-250表示銅芯、紙絕緣、鉛包、雙鋼帶鎧裝、纖維外被層(如油麻)、三芯、50mm2、電壓為10kV、長度為250m的電力電纜。

　　(2)YJLV22-3×120-10-300表示鋁芯、交聯聚乙烯絕緣、聚氯乙烯內護套、雙鋼帶鎧裝、聚氯乙烯外護套、三芯、120mm2、電壓10kV、長度為300m的電力電纜。

　　(3)VV22(3×25+1×16)表示銅芯、聚氯乙烯內護套、雙鋼帶鎧裝、聚氯乙烯外護套、三芯25mm2、一芯16mm2的電力電纜。

　　在實際建筑工程中，一般優先選用交聯聚乙烯電纜，其次用不滴油紙絕緣電纜，最后選普通油浸紙絕緣電纜。當電纜水平高差較大時，不宜使用粘性油浸紙絕緣電纜。工程中直埋電纜必需選用鎧裝電纜。

　　2. 幾種常用電纜及其特性

　　(1)銅芯導體電力電纜其型號見表1.4.6所示。

　　(2) 交聯聚乙烯絕緣電力電纜

　　(3) 聚氯乙烯絕緣聚氯乙烯護套電力電纜技術數據

　　(三)控制及綜合布線電纜

　　1. 控制電纜

　　控制電纜適用于交流50Hz，額定電壓450/750V，600/1000V 及以下的工礦企業、現代化高層建筑等的遠距離操作、控制、信號及保護測量回路。作為各類電氣儀表及自動化儀表裝置之間的連接線，起著傳遞各種電氣信號、保障系統安全、可靠運行的作用。

　　2. 綜合布線電纜

　　綜合布線電纜用于傳輸語言、數據、影像和其他信息的標準結構化布線系統，其主要目的是在網絡技術不斷升級的條件下，仍能實現高速率數據的傳輸要求。只要各種傳輸信號的速率符合綜合布線電纜規定的范圍，則各種通信業務都可以使用綜合布線系統。綜合布線系統使語言和數據通信設備、交換設備和其他信息管理設備彼此連接。

　　綜合布線系統使用的傳輸媒體有各種大對數銅纜和各類非屏蔽雙絞線及屏蔽雙絞線。

　　(四)母線及橋架

　　1. 母線

　　用途：母線是各級電壓配電裝置中的中間環節，它的作用是匯集、分配和傳輸電能。主要用于電廠發電機出線至主變壓器、廠用變壓器以及配電箱之間的電氣主回路的連接，又稱它為匯流排。

　　分類：母線分為裸母線和封閉母線兩大類。裸母線分為兩類：一類是軟母線(多股銅絞線或鋼芯鋁線)用于電壓較高(350kV 以上)的戶外配電裝置;另一種是硬母線，用于電壓較低的戶內外配電裝置和配電箱之間電氣回路的連接

　　二、有線通信線纜

　　(一)同軸電纜

　　電纜的芯線越粗，其損耗越小。所以，長距離傳輸多采用內導體粗的電纜。同軸電纜的損耗與工作頻率的平方根成正比。電纜的衰減與溫度有關，隨著溫度增高，其衰減值也增大。

　　(二)雙絞線(雙絞電纜)

　　雙絞線是由兩根絕緣的導體扭絞封裝在一個絕緣外套中而形成的一種傳輸介質，通常以對為單位，并把它作為電纜的內核，根據用途不同，其芯線要覆以不同的護套。扭絞的目的是使對外的電磁輻射和遭受外部的電磁干擾減少到最小。

　　(三)光纜

　　(1)光纖結構

　?、俣嗄９饫w：中心玻璃芯較粗(50或62.5μm)，可傳多種模式的光。多模光纖耦合光能量大，發散角度大，對光源的要求低，能用光譜較寬的發光二極管(LED)作光源，有較高的性能價格比。缺點是傳輸頻帶較單模光纖窄，多模光纖傳輸?shù)木嚯x比較近，一般只有幾km。

　　②單模光纖：由于芯線特別細(約為10μm)，只能傳一種模式的光，故稱為單模光纖。單模光纖的優點是其模間色散很小，傳輸頻帶寬，適用于遠程通訊，每km帶寬可達10GHz。缺點是芯線細，耦合光能量較小，光纖與光源以及光纖與光纖之間的接口比多模光纖難;單模光纖只能與激光二極管(LD)光源配合使用，而不能與發散角度較大、光譜較寬的發光二極管(LED)配合使用。所以單模光纖的傳輸設備較貴。

　　(2)光纜的特點：

　　光纜的基本結構一般是由纜芯、加強鋼絲、填充物和護套等幾部分組成。

　　用光纜傳輸電視信號具有傳輸損耗小、頻帶寬、傳輸容量大、頻率特性好、抗干擾能力強、安全可靠等優點，是有線電視信號傳輸技術手段的發展方向。

　　光纖只導光不導電，不怕雷擊，也不需用接地保護，而且保密性好。光纖損耗小，一般短波長(0.85μm)的損耗為2～3dB/km，長波長(1.3μm)的損耗為0.5dB/km，波長(1.55μm)的損耗為0.2dB/km，且損耗和帶寬不受環境溫度影響。

　　例題1：在實際建筑工程中 , 一般優先選用的電纜為 ( ) 。

　　A. 聚氯乙烯絕緣電纜

　　B. 聚乙烯絕緣電纜

　　C. 交聯聚乙烯絕緣電纜

　　D. 不滴油紙絕緣電纜

　　答案：C

　　解析：這道題的考點是電纜的選用原則。

　　在實際建筑工程中，一般優先選用交聯聚乙烯電纜，其次用不滴油紙絕緣電纜，最后選普通油浸紙絕緣電纜。當電纜水平高差較大時，不宜使用粘性油浸紙絕緣電纜。工程中直埋電纜必需選用鎧裝電纜。
