　　工業建筑構造

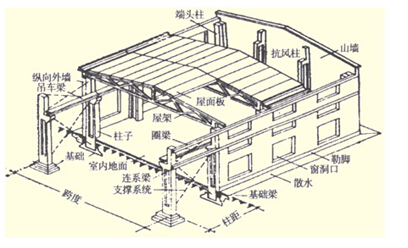

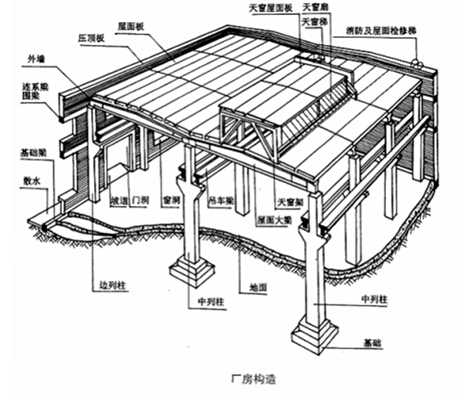

　　(一)單層廠房的結構組成

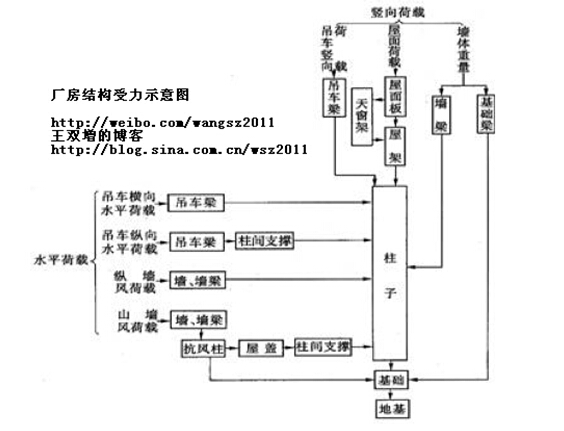

　　1.承重結構

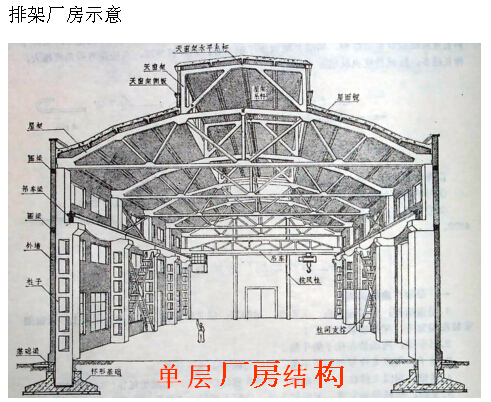

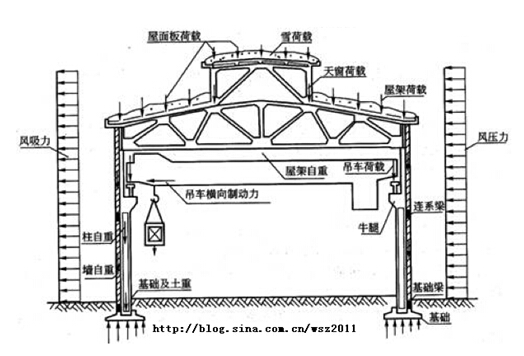

　　(1)橫向排架：由基礎、柱、屋架組成，主要是承受廠房的各種豎向荷載。

　　(2)縱向連系構件：由吊車梁、圈梁、連系梁、基礎梁等組成，與橫向排架構成骨架，保證廠房的整體性和穩定性。

　　(3)支撐系統構件：支撐系統包括柱間支撐和屋蓋支撐兩大部分。 支撐構件主要傳遞水平荷載，起保證廠房空間剛度和穩定性的作用。

　　【例】縱向連系構件由( )等組成，與橫向排架構成骨架，保證廠房的整體性和穩定性。

　　A、吊車梁

　　B、圈梁

　　C、連系梁

　　D、基礎梁

　　E、柱間支撐

　　答案;A、B、C、D

　　分析;承重結構

　　(1)橫向排架：由基礎、柱、屋架組成，主要是承受廠房的各種豎向荷載。

　　(2)縱向連系構件：由吊車梁、圈梁、連系梁、基礎梁等組成，與橫向排架構成骨架，保證廠房的整體性和穩定性。

　　(3)支撐系統構件：支撐系統包括柱間支撐和屋蓋支撐兩大部分。 支撐構件主要傳遞水平荷載，起保證廠房空間剛度和穩定性的作用。

　　2.圍護結構

　　(二)單層廠房承重結構構造

　　1.屋蓋結構

　　(1)屋蓋結構類型。 有檁體系屋面的剛度差，配件和接縫多，在頻繁振動下易松動，但屋蓋重量較輕，適合小機具吊裝，適用于中小型廠房。無檁體系屋面板直接擱置在屋架或屋面梁上，整體性好，剛度大，大中型廠房多采用這種屋面結構形式。

　　(2)屋蓋的承重構件。

　　屋架(或屋面梁)。屋蓋結構的主要承重構件，直接承受屋面荷載。

　?、黉摻罨炷廖菁芑蛭菝媪?。 一般跨度9m以下時用單坡形，跨度12m-18m為雙坡。普通鋼筋混凝土屋面梁的跨度一般不大于15m，預應力鋼筋混凝土屋面梁跨度一般不大于18mo

　?、阡撐菁?。無檁鋼屋架是將大型屋面直接支承在屋架上，屋架間距就是大型屋面板的跨度，一般為6m 。 一般是中型以上特別是重型廠房，因其對廠房的橫向剛度要求較高，采用無檁方案比較合適。

　　有檁鋼屋架，屋架間距就是檁條的跨度，通常為4～6m對于中小型廠房，特別是不需要設保溫層的廠房，采用有檁方案比較合適。

　?、勰疚菁?、鋼木屋架。

　　2.柱

　　(1)鋼筋混凝土柱。

　　工字形柱截面尺寸一般為400mm×600mm、400mm×800mm、500mm×1500mm等， 可節約混凝土 又減輕柱的自重，也可在腹板上開孔。 在大、中型廠房內采用較為廣泛。

　　雙肢柱：當柱的高度和荷載較大，吊車起重量大于30t，柱的截面尺寸大于600mm×1500mm時，宜選用雙肢柱。

　　(2)鋼---鋼混凝土組合柱。

　　(3)鋼柱。 吊車噸位大的重型廠房適合選用鋼柱。

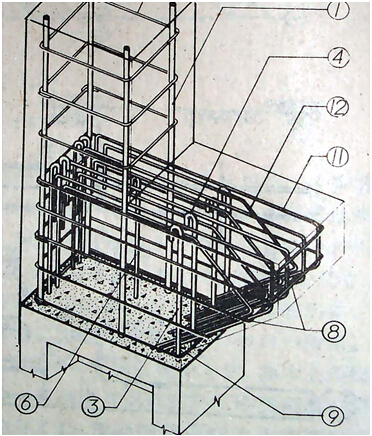

　　(4)柱牛腿。 通常多采用實腹式。 牛腿的構造要求要掌握。

　　【例】當柱的高度和荷載較大，吊車起重量大于( )，柱的截面尺寸大于600mm×1500mm時，宜選用雙肢柱。

　　A、25t

　　B、20t

　　C、40t

　　D、30t

　　答案; D

　　分析;當柱的高度和荷載較大，吊車起重量大于30t，柱的截面尺寸大于600mm×1500mm時，宜選用雙肢柱。

　　3.基礎 。廠房的基礎一般多采用獨立式基礎。

　　4.吊車梁。吊車梁直接承受吊車起重、運行和制動時的各種往返移動荷載;同時，吊車梁還要承擔傳遞廠房縱向荷載(如山墻上的風荷載)，保證廠房縱向剛度和穩定性的作用。

　　(1)T形吊車梁。 預應力鋼筋混凝土T形吊車梁適用于10～30t的廠房。

　　(2)工字形吊車梁。預應力工字形吊車梁適用于廠房柱距6m，廠房跨度12～33m，吊車起重量為5～25t的廠房。

　　(3)魚腹式吊車梁。預應力混凝土魚腹式吊車梁適用于廠房柱距不大于12m，廠房跨度12～33m，吊車起重量為15～150t的廠房。

　　5.支撐： 承受和傳遞吊車縱向制動力、山墻風荷載、縱向地震力等水平荷載。單層廠房的支撐分屋架支撐和柱間支撐兩類。

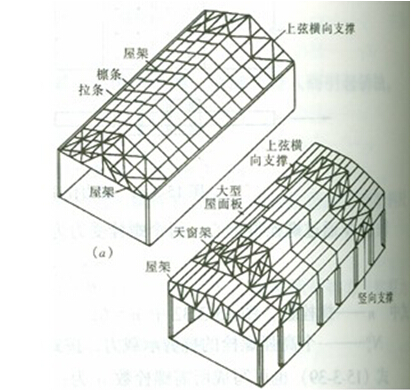

　　(1)屋架支撐。

　　1)屋架支撐布置原則。 要理解。

　　2)屋架支撐的類型。 橫向水平支撐和垂直支撐一般布置在廠房端部和伸縮縫兩側的第二或第一柱間上 。

　　(2)柱間支撐。柱間支撐的作用是加強廠房縱向剛度和穩定性，將吊車縱向制動力和山墻抗風柱經屋蓋系統傳來的風力經柱間支撐傳至基礎。

　　柱間支撐的布置形式和使用要記憶
