題庫(kù)對(duì)答案 ※ 考后感言

　　特別推薦：環(huán)球造價(jià)工程師精彩視頻免費(fèi)學(xué)

　　第五節(jié) 混凝土

　　在采用預(yù)拌(商品)混凝土?xí)r要考慮混凝土的經(jīng)濟(jì)運(yùn)距，一般以15～20km為宜，運(yùn)輸時(shí)間一般不宜超過lh。

　　一、普通混凝土組成材料

　　(一)水泥： 當(dāng)混凝土強(qiáng)度等級(jí)為C30及C30以下時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.5～2.5倍;當(dāng)混凝土強(qiáng)度等級(jí)為C30～C50時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.1～1.5倍為宜;當(dāng)混凝土強(qiáng)度等級(jí)為C60及以上時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的比值應(yīng)小于1.0，但一般不低于0.70。

　　例題：當(dāng)混凝土強(qiáng)度等級(jí)為C20，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的( )

　　A. 1.1～2.0倍

　　B. 1.2～2.5倍

　　C. 1.5～2.5倍

　　D. 1.6～2.5倍

　　答案：C

　　解析：當(dāng)混凝土強(qiáng)度等級(jí)為C30及C30以下時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.5～2.5倍;當(dāng)混凝土強(qiáng)度等級(jí)為C30～C50時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.1～1.5倍為宜;當(dāng)混凝土強(qiáng)度等級(jí)為C60及以上時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的比值應(yīng)小于1.0，但一般不低于0.70。

　　(二)砂

　　1、砂是指在自然條件作用下形成的粒徑在4.75mm以下的巖石粒料，主要有天然砂和人工砂兩類。

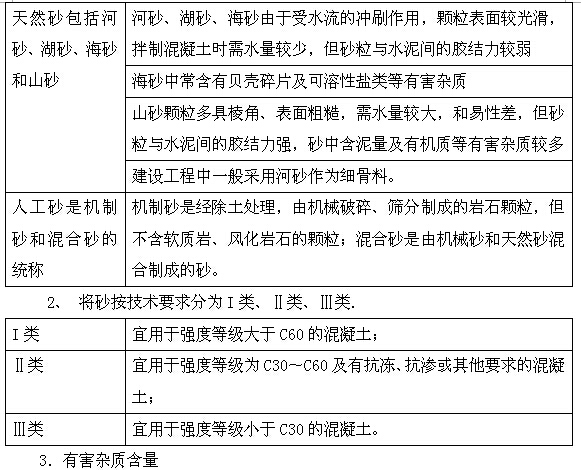

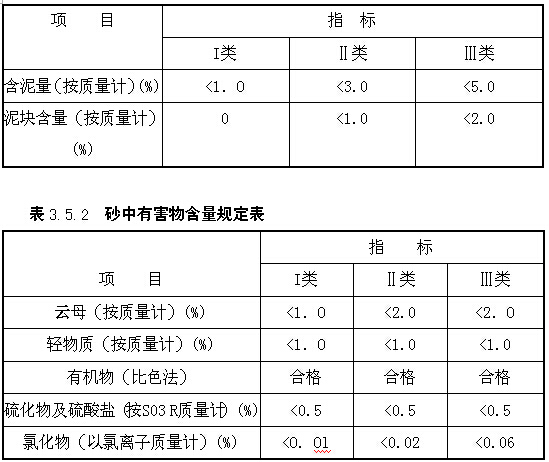

　　砂中常有黏土、淤泥、有機(jī)物、云母、硫化物及硫酸鹽等雜質(zhì)。黏土、淤泥粘附在砂粒表面，妨礙水泥與砂粒的粘結(jié)，降低混凝土強(qiáng)度、抗凍性和抗磨性，并增大混凝土的干縮。砂中含泥量和泥塊含量規(guī)定見表3.5.1。云母呈薄片狀，表面光滑，與水泥粘結(jié)不牢，降低混凝土的強(qiáng)度。有機(jī)物、硫化物和硫酸鹽等對(duì)水泥均有腐蝕作用，含量規(guī)定見表3.5.2。 表3.5.1 砂中含泥量和泥塊含量規(guī)定表

　　4、粗細(xì)程度及顆粒級(jí)配

　　砂的粗細(xì)程度是指不同粒徑的砂混合在一起時(shí)的平均粗細(xì)程度。在砂用量相同的情況 下，若砂子過粗，則拌制的混凝土黏聚性較差，容易產(chǎn)生離析、泌水現(xiàn)象;若砂子過細(xì)， 砂子的總表面積增大，雖然拌制的混凝土黏聚性較好，不易產(chǎn)生離析、泌水現(xiàn)象，但水泥用量增大。所以，用于拌制混凝土的砂，不宜過粗，也不宜過細(xì)。

　　砂的顆粒級(jí)配是砂大、中、小顆粒的搭配情況。砂大、中、小顆粒含量的搭配適當(dāng)， 則其空隙率和總表面積均較小，即具有良好的顆粒級(jí)配。用這種級(jí)配良好的砂配制混凝土，不僅所用水泥漿量少，節(jié)約水泥，而且還可提高混凝土的和易性、密實(shí)度和強(qiáng)度。

　　砂的粗細(xì)程度和顆粒級(jí)配通過篩分析法確定。篩分析法是用一套孔徑為4.75mm、2.36mm、1.18mm、0.60mm、0.30mm和 0.15mm的標(biāo)準(zhǔn)方孔篩的，按照篩孔的大小順序，將用9.50mm方孔篩篩出的500g干砂， 由粗到過篩，稱得各號(hào)篩上的篩余量。

　　要求會(huì)計(jì)算細(xì)度模數(shù)：砂的粗細(xì)程度用細(xì)度模數(shù) 表示，

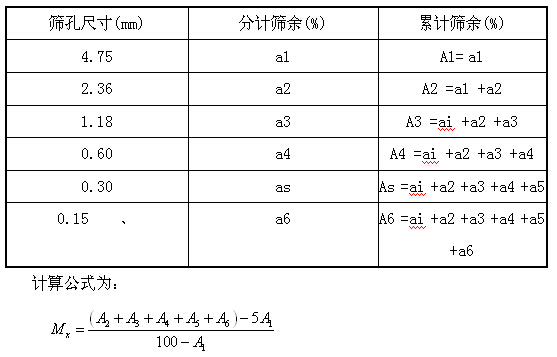

　　累計(jì)篩余與分計(jì)篩余的關(guān)系

　　砂按細(xì)度模數(shù)分為粗、中、細(xì)三種規(guī)格：3.7～3.1為粗砂，3.O～2.3為中砂，2.2～1.6為細(xì)砂。

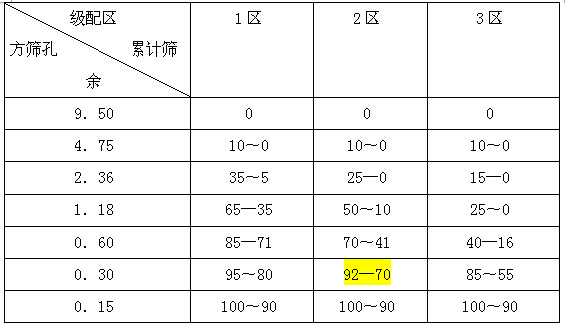

　　砂的顆粒級(jí)配用級(jí)配區(qū)表示，根據(jù)《建筑用砂》GB/T 14684的規(guī)定，對(duì)細(xì)度模數(shù)為3.7～1.6的砂，按累計(jì)篩余百分率劃分為三個(gè)級(jí)配區(qū)，見表3.5.40混凝土用砂的顆粒級(jí)配應(yīng)處于表3.5.4中的任何一個(gè)級(jí)配區(qū)內(nèi)，表中所列的累計(jì)篩余百分率，除4.75mm和0.60mm篩號(hào)外，允許稍有超出分界線，其總量不大于5%。

　　砂顆粒級(jí)配區(qū)中，1區(qū)砂顆粒較粗，宜用來配制水泥用量多(富混凝土)或低流動(dòng)性普通混凝土;2區(qū)為中砂，粗細(xì)適宜，配制混凝土宜優(yōu)先選用2區(qū)砂;3區(qū)顆粒偏細(xì)，所配混凝土拌和物黏聚性較大，保水性好，但硬化后干縮較大，表面易產(chǎn)生微裂縫，使用時(shí)宜適當(dāng)降低砂率。

　　例題：將砂按技術(shù)要求分為I類、Ⅱ類、Ⅲ類，主要根據(jù)( )分類

　　A. 含泥量(按體積計(jì))

　　B. 泥塊含量(按體積計(jì))

　　C. 含泥量(按質(zhì)量計(jì))

　　D. 泥塊含量(按質(zhì)量計(jì))

　　E. 含水量

　　答案：CD

　　2009考題19.當(dāng)選用中砂配制混凝土?xí)r，9.5mm方篩孔以下、0.30mm方篩孔以上的累計(jì)篩余百分率為( b )。

　　A.95%～80% B.92%～70%

　　C.100%～90% D.80%～55%

　　分析：此類題目屬于比較偏難的題目，不想給分?？荚嚱滩谋砀窭锩娴臄?shù)據(jù)，但是，又不是造價(jià)必須掌握的數(shù)據(jù)。

　　5、砂的物理性質(zhì)

　　表觀密度一般為2.55～2.75g/，干砂堆積密度一般為l450～l700kg/，隨砂含水率的變化其堆積體積也發(fā)生變化。若以干砂為標(biāo)準(zhǔn)，當(dāng)含水率為5%～7%時(shí)，體積增大25%-30%，這是由于砂子表面的吸附水膜造成，而繼續(xù)增大水量時(shí)，水膜破裂體積反而縮小，所以在拌制混凝土?xí)r，砂子用量以質(zhì)量控制較為可靠。

　　砂子的含水狀態(tài)分全干、氣干、表干和潮濕四種狀態(tài)，其含水量各不相同，為了消除其對(duì)混凝土質(zhì)量的影響，標(biāo)準(zhǔn)規(guī)定，骨料以干燥狀態(tài)設(shè)計(jì)配合比，其他狀態(tài)含水率應(yīng)進(jìn)行換算。

　　例題:以下說法不正確的有 ( )

　　A. 砂子用量以質(zhì)量控制較為可靠

　　B. 隨砂含水率的變化其堆積體積會(huì)增大

　　C. 在一定程度增大水量時(shí)，砂的體積反而縮小

　　D. 骨料以干燥狀態(tài)為準(zhǔn)設(shè)計(jì)配合比

　　答案：B

　　(三)石子

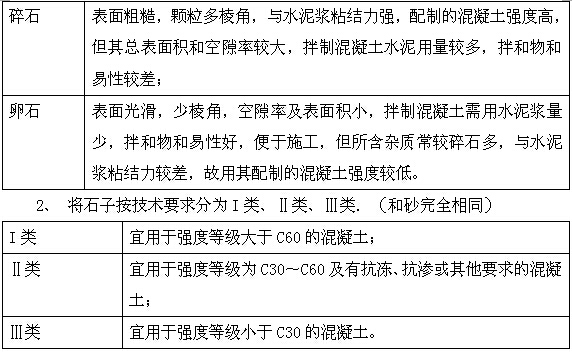

　　1、分類：

　　3、有害雜質(zhì)含量

　　石子中含有黏土、淤泥、有機(jī)物、硫化物及硫酸鹽和其他活性氧化硅等雜質(zhì)。有的雜質(zhì)影響粘結(jié)力，有的能和水泥產(chǎn)生化學(xué)作用而破壞混凝土結(jié)構(gòu)。此外，針片狀顆粒的含量也不宜過多。其控制含量見表3.5.6和表3.5.7。

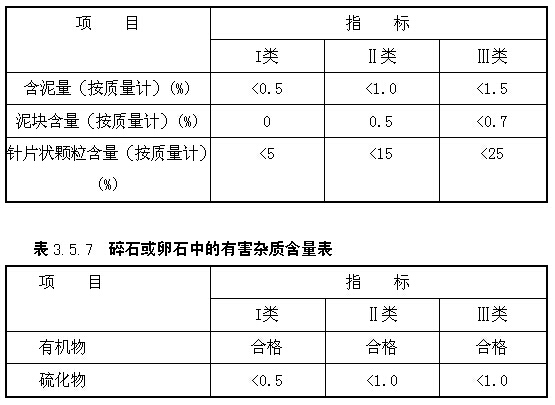

　　表3.5.6 破石或卵石中的含泥量和泥塊含量及針片狀顆粒含量表

　　3、最大粒徑與顆粒級(jí)配

　　(1)最大粒徑。 粗骨料的最大粒徑不得超過結(jié)構(gòu)截面最小尺寸的1/4，且不超過鋼筋間最小凈距的3/40對(duì)于混凝土實(shí)心板，粗骨料最大粒徑不宜超過板厚的1/3，且不得超過40mm。若采用泵送混凝土?xí)r，還根據(jù)泵管直徑加以選擇。

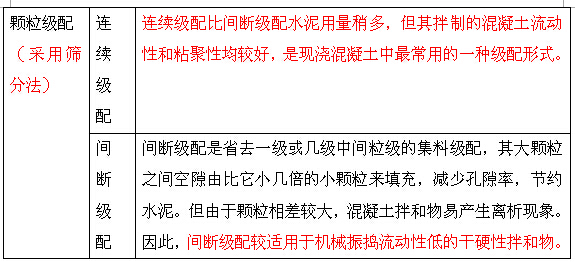

　　(2)顆粒級(jí)配。 級(jí)配分為連續(xù)級(jí)配與間斷級(jí)配兩種。

　　1) 連續(xù)級(jí)配：拌制的混凝土流動(dòng)性和粘聚性均較好，是現(xiàn)澆混凝土中最常用的

　　2)間斷級(jí)配：節(jié)約水泥。較適用于機(jī)械振搗流動(dòng)性低的干硬性拌和物。

　　(3) 測(cè)定石子的最大粒徑與顆粒級(jí)配仍采用篩分法。將石子用標(biāo)準(zhǔn)篩篩分后，計(jì)算出各篩分計(jì)篩余百分率和累計(jì)篩余百分率。以公稱粒級(jí)的上限為該粒級(jí)的最大粒徑。

　　3.強(qiáng)度與堅(jiān)固性.

　　石子的強(qiáng)度用巖石立方體抗壓強(qiáng)度和壓碎指標(biāo)表示。在選擇采石場(chǎng)、對(duì)粗集料強(qiáng)度有嚴(yán)格要求或?qū)|(zhì)量有爭(zhēng)議時(shí)，宜用巖石抗壓強(qiáng)度檢驗(yàn);對(duì)于經(jīng)常性的生產(chǎn)質(zhì)量控制則用壓碎指標(biāo)值檢驗(yàn)較為方便。

　　采用立方體強(qiáng)度檢驗(yàn)時(shí)，將碎石或卵石制成50mm×50mm×50mm立方體(或直徑與高均為50mm的圓柱體)試件，在水飽和狀態(tài)下，測(cè)得其抗壓強(qiáng)度與所采用的混凝土設(shè)計(jì)強(qiáng)度等級(jí)之比應(yīng)不小于1.5; C30以上混凝土應(yīng)不小于2.00一般情況下，火成巖試件的強(qiáng)度不宜低于80MPa，變質(zhì)巖不宜低于60MPa，水成巖不宜低于30MPa。

　　用壓碎指標(biāo)表示石子強(qiáng)度是通過測(cè)定石子抵抗壓碎的能力，間接地推測(cè)其相應(yīng)的強(qiáng)度。將一定量9.5～19.5mm的顆粒，在氣干狀態(tài)下裝入一定規(guī)格的圓筒內(nèi)，在壓力機(jī)上施加一定的荷載，卸荷后稱得試樣質(zhì)量Gi，用孔徑為2.36mm的篩篩分試樣，稱取試樣。的篩余量G2，則

　　式中 Qe――壓碎指標(biāo)值(%); G1――試樣的質(zhì)量(g);

　　G2――壓碎試驗(yàn)后篩余的試樣質(zhì)量(g)。

　　壓碎指標(biāo)應(yīng)按表3.5.8的規(guī)定采用。

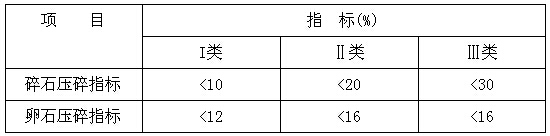

　　表3.5.8 碎石和卵石的壓碎指標(biāo)值

　　(2)堅(jiān)固性。石子抵抗自然界各種物理及化學(xué)作用的性能，稱為堅(jiān)固性。為保護(hù)混凝土的耐久性，混凝土用碎石或卵石除應(yīng)具有足夠的強(qiáng)度外，還必須具有足夠的堅(jiān)固性。

　　堅(jiān)固性試驗(yàn)一般采用硫酸鈉溶液浸泡法，即將一定量的石子浸泡在一定濃度的硫酸鈉溶液中，使溶液滲入集料中，形成結(jié)晶膨脹力對(duì)石子的破壞，按破壞程度間接判斷其堅(jiān)固性，其指標(biāo)應(yīng)符合表3.5.9中的規(guī)定。

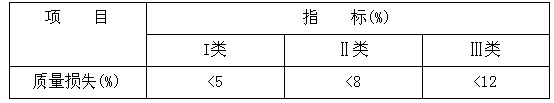

　　表3.5.9 碎石或卵石的堅(jiān)固性指標(biāo)

　　【2010考題】19.拌制混凝土選用石子，要求連續(xù)級(jí)配的目的是( )。

　　A.減少水泥用量 B.適應(yīng)機(jī)械振搗

　　C，使混凝土拌和物泌水性好 D.使混凝土拌和物和易性好

　　答案：D

　　分析：

　　【2011】20. 現(xiàn)場(chǎng)配置C40混凝土，需對(duì)粗骨料(石子)進(jìn)行強(qiáng)度檢驗(yàn)，已知選用的石子試樣2450g，標(biāo)準(zhǔn)施壓后篩余量為2210g。則其壓碎指標(biāo)值為( )。

　　A、10.86% B、110.86%

　　C、90.20% D、9.80%

　　答案：D

　　分析：(2450-2210)/2450=9.80%。
