　　第三章 工程計量與計價

　　本章基本知識點：

　　1.《全國統一建筑安裝工程基礎定額》、《全國統一建筑工程預算工程量計算規則》、《全國統一安裝工程預算工程量計算規則》、《建設工程工程量清單計價規范》(GB50500一2013)、《房屋建筑與裝飾工程量計算規范》(GB50854―2013)、《通用安裝工程工程量計算規范》( GB50856―2013)、《建筑工程建筑面積計算規范》(GB/T50353―2005)、《建筑安裝工程費用項目組成》(建標(2013)44號文件);

　　2.建筑安裝工程人工、材料、機械臺班消耗指標的確定方法;

　　3.概預算工料單價的組成、確定、換算及補充方法;

　　4.工程造價指數的確定及運用;

　　5.設計概算的編制方法;

　　6.單位工程施工圖預算的編制方法;

　　7.建設工程工程量清單計價方法。

　　【案例一】

　　背景：

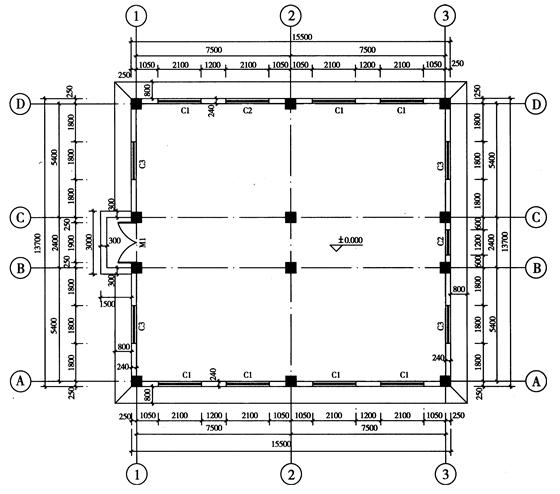

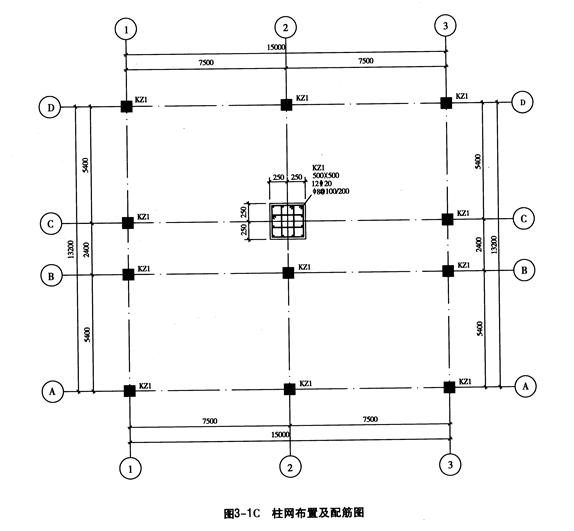

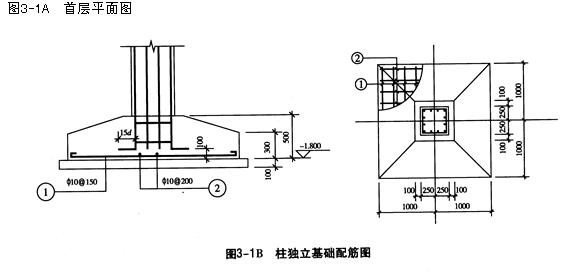

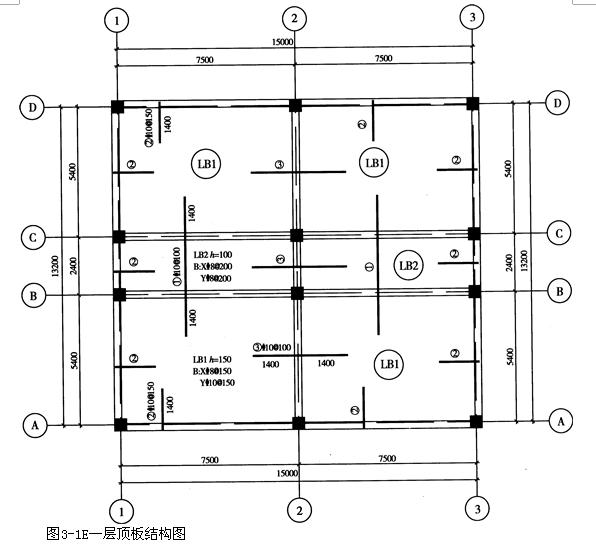

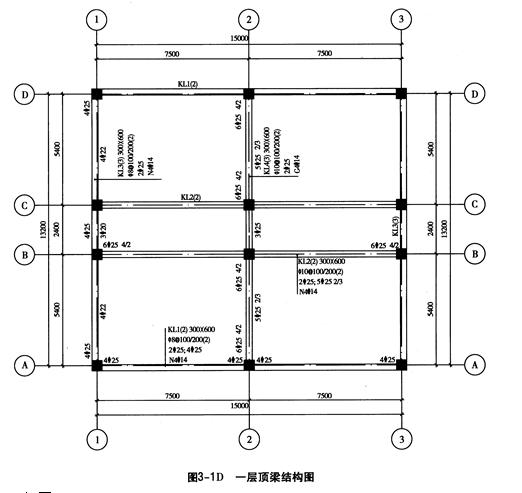

　　某鋼筋混凝土框架結構建筑物，共四層，首層層高4.2m，第二至四層層高分別為3.9m，首層平面圖、柱獨立基礎配筋圖、柱網布置及配筋圖、一層頂梁結構圖、一層 頂板結構圖如圖3-1A、圖3-1B、圖3-1C、圖3-1D、圖3-1E所示。柱頂?shù)慕Y(jié)構標高為15.87m，外墻為240mm厚加氣混凝土砌塊填充墻，首層墻體砌筑在頂面標高為-0. 20m的鋼筋混凝土基礎梁上，M5.0混合砂漿砌筑。 M1為1900mm×3300mm的鋁合金平開門;C1為2100mm×2400mm的鋁合金推拉窗;C2為1200mm×2400mm的鋁合金推拉窗;C3為1800mm×2400mm的鋁合金推拉窗;門窗詳見圖集L03J602;窗臺高900mmo門窗洞口上設鋼筋混凝土過梁，截面為240mm×180mm，過梁兩端各伸入砌體250mm。已知本工程抗震設防烈度為7度，抗震等級為四級(框架結構)，梁、板、柱的混凝土均采用C30商品混凝土;鋼筋的保護層厚度：板為15mm，梁柱為25mm，基礎為35mm。樓板厚有150mm.lOOmm兩種。塊料地面的做法為：素水泥漿一遍，25mm厚1:3干硬性水泥砂漿結合層，800mm×800mm全瓷地面磚，白水泥砂漿擦縫。木質踢腳線高150mm，基層為9mm厚膠合板，面層為紅櫸木裝飾板，上口釘木線。柱面的裝飾做法為：木龍骨櫸木飾面包方柱，木龍骨為25mm×30mm，中距300mm×300mm，基層為9mm厚膠合板，面層為紅櫸木裝飾板。四周內墻面做法為：20mm厚1:2.5水泥砂漿抹面。天棚吊頂為輕鋼龍骨礦棉板平頂，U形輕鋼龍骨中距為450mm×450mm，面層為礦棉吸聲板，首層吊頂?shù)讟烁邽?.4m。

　　問題：

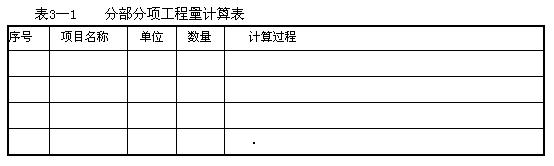

　　1.依據《房屋建筑與裝飾工程量計算規范》( GB50854―2013)的要求計算建筑物首層的過梁、填充墻、矩形柱(框架柱)、矩形梁(框架梁)、平板、塊料地面、木質踢腳線、墻面抹灰、柱面(包括靠墻柱)裝飾、吊頂天棚的工程量。將計算過程及結果填人分部分項工程量計算表3-1中。

　　(未注明的板分布筋為鹽8@ 250)

　　2.依據《房屋建筑與裝飾工程量計算規范》和《建設工程工程量清單計價規范》( GB50500-2013)(以下簡稱《計價規范》)編制建筑物首層的過梁、填充墻、矩形柱(框架柱)、矩形梁(框架梁)、平板、塊料地面、木質踢腳線、墻面抹灰、柱面(包括靠墻柱)裝飾、吊頂天棚的分部分項工程量清單，分部分項工程的統一編碼，見表3-2 。

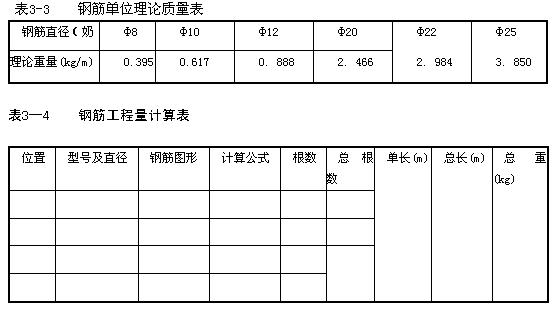

　　3.鋼筋的理論重量見表3-3，計算②軸線的KL4、⑥軸線相交于②軸線的KZ1中除了箍筋、腰筋、拉筋之外的其他鋼筋工程量以及①~②與④~⑤之間的LB1中底部鋼筋的工程量。將計算過程及結果填人鋼筋工程量計算表3-4中。鋼筋的錨固長度為40d，鋼筋接頭為對頭焊接。

　　分析要點：

　　問題1：依據《房屋建筑與裝飾工程量計算規范》對工程量計算的規定，掌握分部分項工程清單工程量的計算方法。

　　問題2：依據《房屋建筑與裝飾工程量計算規范》和《計價規范》的規定和問題1的工程量計算結果，編制相應分部分項工程量清單，掌握項目特征描述的內容。

　　問題3：按照《全國統一建筑工程預算工程量計算規則》計算各類構件的鋼筋的工程量?？己虽摻罨炷两Y(jié)構中柱、梁、板的鋼筋平面整體表示方法的識圖和計算，識圖方法按照《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(現澆混凝土框架、剪力墻、梁、板)(llG101--1)的規定，柱插筋在基礎中的錨固做法詳見《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(獨立基礎、條形基礎、筏形基礎及樁基承臺)( 11G101--3)的規定。

　　答呈：

　　問題1：

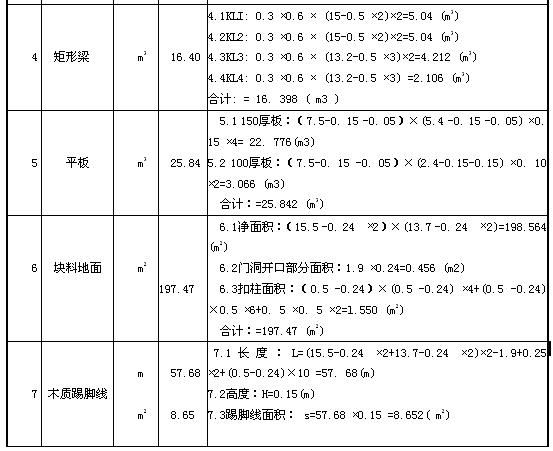

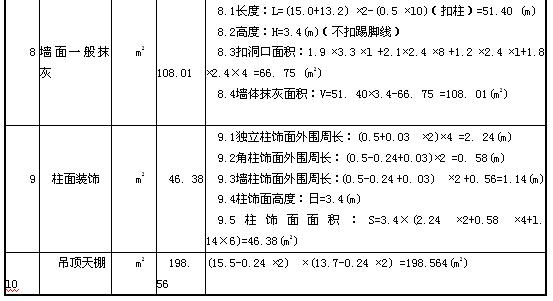

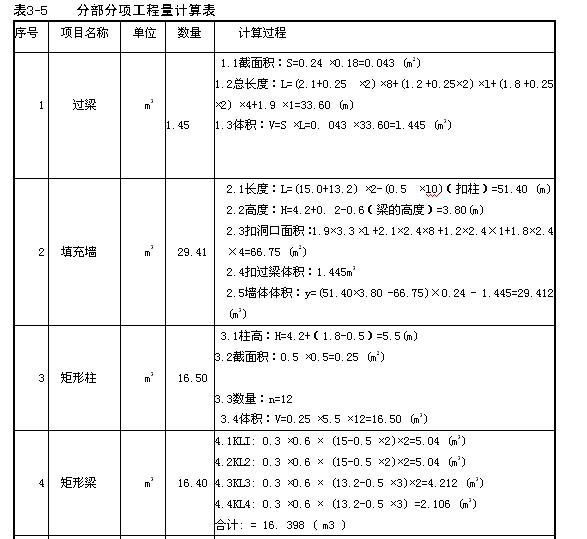

　　解：依據《房屋建筑與裝飾工程量計算規范》計算建筑物首層的過梁、填充墻、矩形柱(框架柱)、矩形梁(框架梁)、平板、塊料地面、木質踢腳線、墻面抹灰、柱面(包括靠墻柱)裝飾、吊頂天棚的工程量，計算過程見表3-5。

　　問題2：

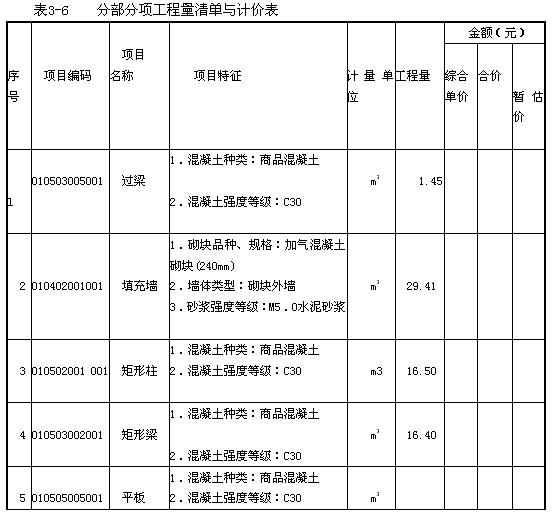

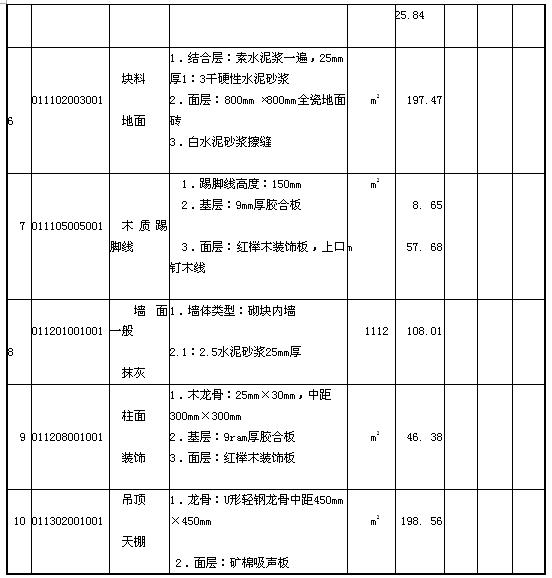

　　解：依據《房屋建筑與裝飾工程量計算規范》和《計價規范》編制建筑物首層的過梁、填充墻、矩形柱(框架柱)、矩形梁(框架梁)、平板、地面瓷磚、木質踢腳板、墻面一般抹灰、柱面裝飾、吊頂天棚的分部分項工程量清單與計價表，見表3-6。

　　問題3：

　　解：計算2軸線的KIA、⑥軸線相交于②軸線的KZ1中除了箍筋、腰筋、拉筋之外的其他鋼筋工程量以及LB1中的底部鋼筋的工程量。將計算結果填入鋼筋工程量計算表中，見表3-7。

　　LB1中下部Φ8鋼筋的根數：

　　(5400 - 150 - 50+250 - 300 - 50)/150+1=35(根)

　　LB1中下部Φ10鋼筋的根數：

　　(7500 - 150 - 50+250 - 300 - 50)/150+1 =49(根)

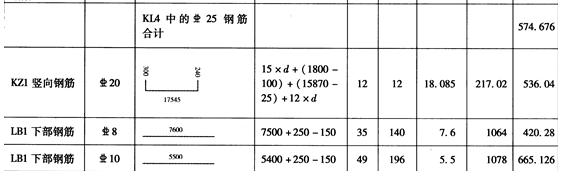

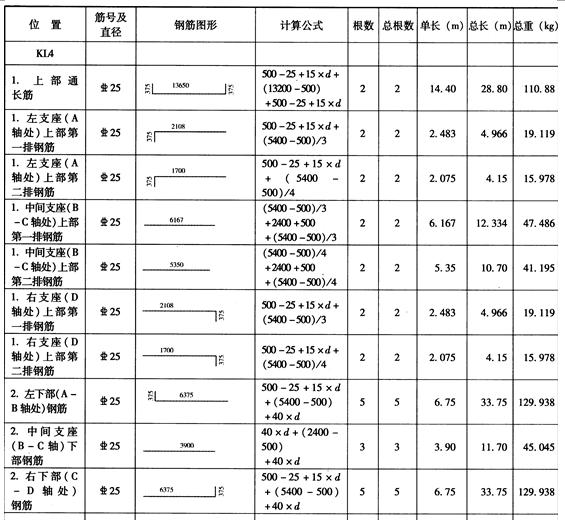

　　表3-7 鋼筋工程量計算表
